Detalles de la noticia

• 2021-10-31

Oferta ganadora: Sistema de calefacción eléctrica para la sección norte del proyecto PPP de la Línea 4 del Metro de Tianjin

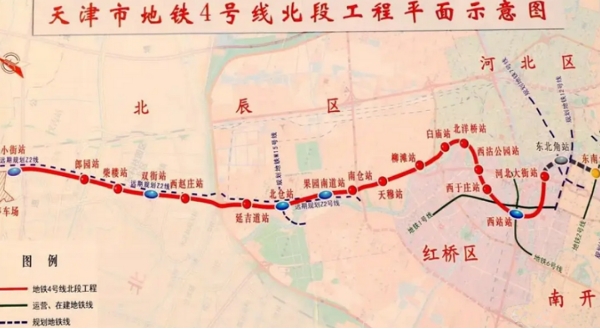

La línea 4 de tránsito ferroviario de Tianjin es la séptima línea de tránsito ferroviario que se pondrá en funcionamiento en Tianjin, China. El proyecto PPP de la sección norte de la Línea 4 del Metro de Tianjin se inauguró el 28 de diciembre de 2021. El proyecto PPP para la sección norte de la Línea 4 del Metro de Tianjin comienza en Xiaojie en el distrito de Beichen en el norte y termina en la calle Hebei en el distrito de Hongqiao en el sur. La línea pasa por el distrito de Beichen, el distrito de Hebei y el distrito de Hongqiao, con una longitud total de unos 22 kilómetros y 17 estaciones. Una vez que se complete la línea 4 del metro de Tianjin, será propicio para promover aún más la planificación y construcción de conglomerados periféricos como el conglomerado de Shuangjie y la calle Beijing Tianjin, lo que facilitará enormemente el viaje diario de los ciudadanos.

En la actualidad, se han cubierto las estructuras principales de 7 estaciones, incluidas la estación Langyuan, la estación Shuangjie, la estación Xizhaozhuang, la estación Guoyuan Nandao, la estación Nancang, la estación Tianmu y la estación Xiyuzhuang. Las cuatro secciones de la estación Langyuan, la estación Chailou, la estación Shuangjie, la estación Xizhaozhuang, la estación Nancang, la estación Tianmu y la estación Xiyuzhuang Oeste se han conectado mediante vías dobles. Comenzamos a colocar las vías en diciembre de este año. Por ello, el departamento de proyectos inició en octubre la adquisición de equipos para sistemas de calefacción eléctrica para la sección norte del proyecto PPP de la Línea 4 del Metro de Tianjin. Después de múltiples licitaciones, nosotros (Shandong Huaning) nos destacamos entre muchos licitadores con excelentes soluciones de diseño, una calidad de producto sobresaliente y los principios de seguridad, protección del medio ambiente, reducción de costos y mejora de la eficiencia, y ganamos la licitación de una sola vez.

El propósito del aislamiento y anticongelante de tuberías es complementar la pérdida de calor causada por la diferencia de temperatura entre el interior y el exterior de la carcasa de la tubería. Para lograr el propósito del anticongelante y el aislamiento de tuberías, solo es necesario proporcionar el calor perdido a la tubería, mantener el equilibrio térmico del fluido dentro de la tubería y mantener la temperatura del evaporador básicamente sin cambios. El sistema de aislamiento del conducto del cable calefactor proporciona pérdida de calor a la tubería, manteniendo la temperatura del mantenedor básicamente sin cambios.

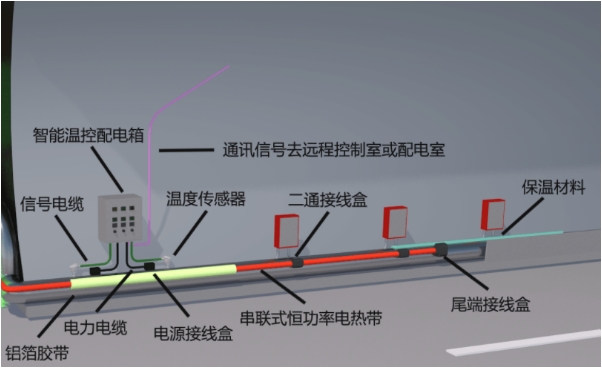

El proyecto de traceado eléctrico de calor anticongelante de tuberías, también conocido como sistema de traceado eléctrico de baja temperatura con cinturón calefactor, es un sistema de calefacción que convierte directamente la energía eléctrica en energía térmica. El sistema de rastreo eléctrico de tuberías consta de tres partes: el sistema de suministro de energía de la correa de calentamiento eléctrico, el sistema de calentamiento eléctrico anticongelante de tuberías y el sistema de alarma de control inteligente de rastreo eléctrico de tuberías. Cada unidad de cable calefactor incluye un controlador de temperatura, un sensor de temperatura, un interruptor de aire, una transmisión de aislamiento de alarma de límite superior de CA. Se utilizan disyuntores para cables de trazado de calor, indicadores de estado de funcionamiento, alarmas sonoras de falla y transformadores para observar y regular las condiciones de funcionamiento del trazado de calor eléctrico y de aire.

En condiciones de trabajo, el sensor de temperatura se coloca en la tubería calentada y puede medir su temperatura en cualquier momento. El controlador de temperatura compara la temperatura establecida con la temperatura medida por el sensor de temperatura y aísla la transmisión a través del interruptor de aire y la alarma de límite de corriente CA en la caja de control del cable calefactor. Corta rápidamente el suministro de energía a Jiatong para lograr el propósito de calefacción y anticongelante.
