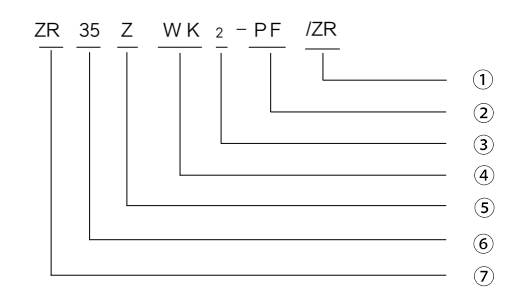

Nomenclatura de números de tipo:

Clase de temperatura: serie de temperatura media (Z)

Tipo de estructura: tipo básico (J), tipo blindado a prueba de explosiones (P), tipo protector (F), tipo de protección a prueba de explosiones (PF), tipo a prueba de explosiones y anticorrosión (PF2, PF46)

Nivel de voltaje: 36V, 110V, 220V, 380V

Potencia nominal a 10°C: 35W/m, 40W/m, 45W/m, 50W/m, 60W/m

Marca a prueba de explosiones: ExeIIT4 Gc

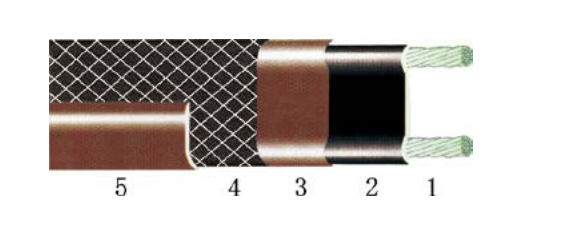

Construcción:

(1) Autobús con núcleo de cobre: 7×0.50, 19×0.32, 19×0.41.

(2) Cinturón central calefactor: PTC ordinario, PTC retardante de fama, PTC que contiene flúor.

(3) Capa aislante: poliolefina modificada, poliolefina retardante de fama, poliolefina fluorada, material perfluorado.

(4) Capa protectora: trenza de alambre de cobre estañado u otra trenza de alambre metálico, con una densidad de cobertura ≥75%.

(5) Capa de cubierta: poliolefina modificada, poliolefina retardante de llama, poliolefina fluorada, material perfluorado.

Parámetro técnico:

(1) Color estándar: marrón.

(2) Temperature range: the maximum maintenance temperature is 90±5°C, and the maximum temperature is 125°C (the temperature that the core belt withstands).

(3) Temperatura de construcción: poliolefina mínima -40 °C, material flúor mínima -30 °C.

(4) Corriente inicial: ≤0.6A/m.

(5) Estabilidad térmica: Después de la prueba de rendimiento térmico del cable calefactor eléctrico, su potencia debe mantenerse al 90% del valor original.

(6) Radio de curvatura: 30,4 mm a -20 °C y 40,6 mm a -30 °C.

(7) Resistencia de aislamiento: La resistencia de aislamiento entre el conductor calefactor eléctrico y la pantalla metálica no debe ser inferior a 500 MΩ.

Ventajas:

(1) Ajuste automáticamente la potencia de salida y compense de acuerdo con el calor real requerido por el sistema de trazado de calor, que es una nueva generación de calentador de temperatura constante que ahorra energía.

(2) Se puede acortar o ampliar arbitrariamente dentro de un cierto rango y se puede superponer varias veces sin preocuparse por puntos calientes de alta temperatura o agotamiento.

(3) Baja temperatura, inicio rápido, temperatura uniforme, porque cada pieza se puede ajustar automáticamente debido al cambio de temperatura del lugar del trazado calefactor.

(4) Fácil instalación, mantenimiento sencillo, servicio durante todo el día, alto nivel de automatización y bajos costos de operación y mantenimiento.

(5) Es seguro y confiable, ampliamente utilizado, no contamina el medio ambiente y tiene una larga vida útil.

(6) La longitud máxima permitida del disyuntor para temperatura media tipo serie "C".

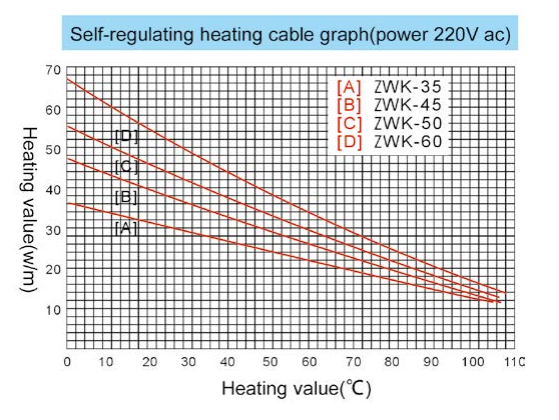

Potencia nominal de salida en tuberías metálicas a 220V

Aplicación:

La serie de calefacción eléctrica autorregulable de baja temperatura se utiliza ampliamente en la calefacción, anticoagulación y anticongelación de tuberías y tanques de almacenamiento de energía solar civil, calefacción geotérmica, protección contra incendios, petróleo, productos químicos, acero, energía eléctrica y protección del medio ambiente. industrias. El cable calefactor eléctrico es adecuado para áreas generales, áreas peligrosas y áreas corroídas. Al usarlo con la caja de conexiones de suministro de energía a prueba de explosiones, es adecuado para las divisiones 1, 2 y el grupo de gas de mezcla explosiva "T4-T6" de la fábrica que no se ven afectados directamente por fuerzas externas.

Longitud máxima del circuito según el tamaño del disyuntor:
