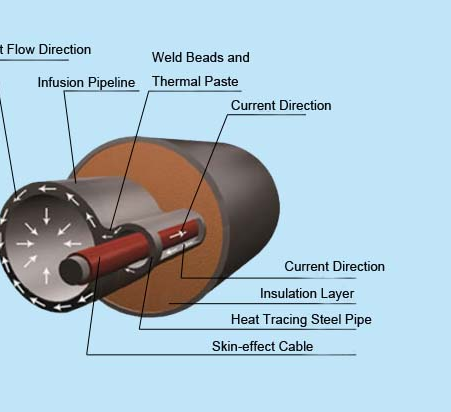

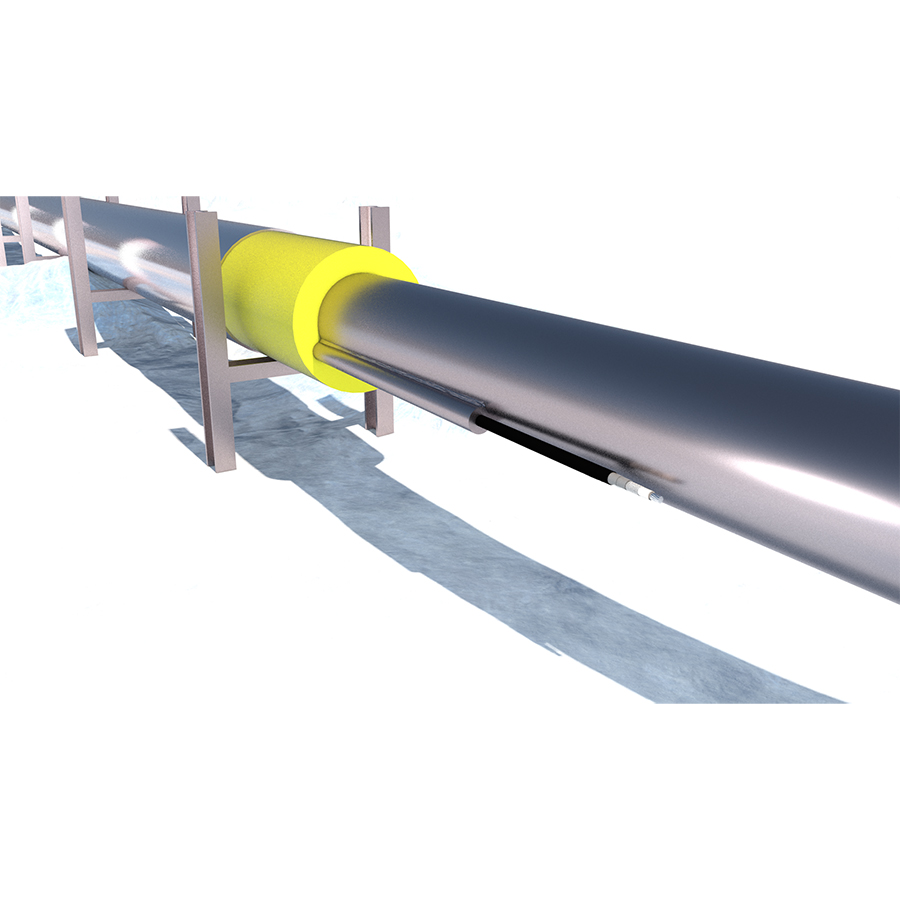

Principio:

En un dispositivo de efecto pelicular, un cable aislado (cable SETS) pasa a través de un tubo de acero altamente magnético y se conecta al extremo final del tubo de acero. El primer extremo del tubo de acero y el cable aislado se conectan a la fuente de alimentación respectivamente. La línea neutra y la línea de fase se aplican con voltaje de CA de frecuencia industrial o de frecuencia media, y la corriente forma un bucle a través del cable y el tubo de acero para generar calor Joule. Debido a la cierta relación entre el tamaño, el material y la frecuencia de CA de la tubería de acero, la CA no fluye uniformemente a través de la tubería de acero. Sección transversal, pero flujo concentrado dentro de una cierta profundidad desde su superficie interior, la densidad de corriente disminuye exponencialmente y el voltaje y la corriente en la superficie exterior de la tubería de acero son casi cero, lo que es muy seguro. Por lo tanto, la tubería SECT se puede soldar directamente a la tubería transportadora, lo que la convierte en una fuente de calor eficiente. El calor generado por la tubería SETS se transfiere rápidamente a la tubería de suministro a través de la costura de soldadura y el cemento conductor térmico, lo que cumple una función de trazado de calor. El cable pasa a través de una tubería de acero con un fuerte magnetismo y se conecta al extremo de la tubería de acero. El extremo de la cabeza de la tubería de acero y el cable aislado se conectan a la línea neutra y a la línea de fase de la fuente de alimentación respectivamente. Se aplica voltaje de CA de frecuencia industrial o de frecuencia media y la corriente forma un bucle a través del cable y la tubería de acero. Produce calor Joule. Debido a la cierta relación entre el tamaño, el material y la frecuencia de corriente alterna del tubo de acero, la corriente alterna no fluye uniformemente a través de la sección transversal del tubo de acero, sino que fluye concentrada dentro de una cierta profundidad desde su superficie interior. La densidad de corriente disminuye exponencialmente. En la tubería de acero, el voltaje y la corriente en la superficie exterior son casi cero, lo que es muy seguro. De este modo, el tubo SECT se puede soldar directamente a la tubería de suministro, lo que lo convierte en una fuente de calor eficiente. El calor generado por la tubería SECT se transfiere rápidamente a la tubería de suministro a través de la costura de soldadura y el cemento conductor térmico, desempeñando una función de trazado de calor.

Futuro técnico:

1. Fuerte adaptabilidad

Es adecuado para el trazado de calor y el calentamiento de todas las tuberías de infusión de metales de distancias largas, medias y cortas. Es adecuado para diferentes métodos de tendido de tuberías y en cualquier lugar; como: enterramiento directo bajo tierra, bajo el agua y sobre el suelo; adecuado para exteriores o minas, fábricas, lugares inflamables y explosivos.

2. Amplia gama de aplicaciones

1) Adecuado para medios que se solidifican a temperatura ambiente y se transportan mediante líquido calentado;

2) Adecuado para el transporte por tuberías de sustancias con alta viscosidad a temperatura normal y de difícil flujo, pero de fácil flujo después del calentamiento, como aceite pesado, aceite de alta condensación, aceite combustible pesado, cera, etc.;

3) Adecuado para tuberías que requieren rastreo de calor isotérmico, como el transporte de medios donde la distancia de la tubería es larga y la temperatura de arranque y entrega no es fácil que sea demasiado alta;

4) Adecuado para el transporte intermitente de medios viscosos o con alto punto de congelación.

3. Características del producto

1) Alta densidad de potencia y alta temperatura de calentamiento;

2) El sistema de calentamiento por efecto piel puede mantener eficazmente la temperatura hasta 230° y la generación máxima de calor de una sola varilla es de 150 W/m;

3) Ahorra energía y tiene una alta eficiencia de calefacción;

4) El calentamiento por efecto pelicular de frecuencia industrial es un método de calentamiento isotérmico que no provoca sobrecalentamiento local y tiene una alta eficiencia de calentamiento. Solo hay que aumentar el voltaje de calentamiento a medida que se alarga la distancia de la tubería. En comparación con el traceado con vapor, el calentamiento por efecto pelicular consume 231 kg/km de carbón estándar, mientras que el ciclo térmico o el traceado con vapor consumen 1813 kg/km.

4. Seguro y confiable

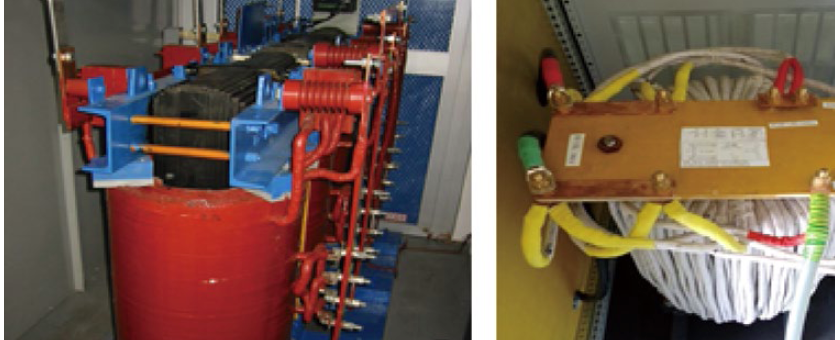

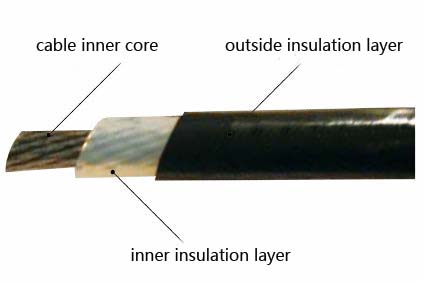

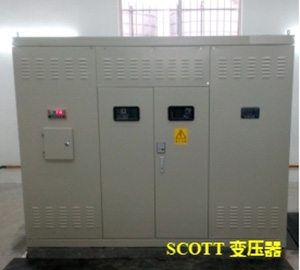

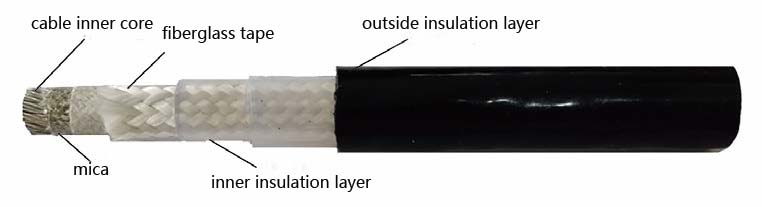

El calentamiento de la piel utiliza cables especiales. Dado que el sistema de efecto piel en sí mismo forma una estructura aislante, la superficie exterior del tubo de calentamiento y el tubo de infusión no están electrificados. El tubo de infusión se conecta a tierra de forma segura cada kilómetro aproximadamente, y la resistencia de la conexión a tierra no es mayor de 4Ω para garantizar que el tubo de infusión esté siempre a potencial cero, lo que lo hace seguro y confiable.

5. Control automatizado

Realice funciones de control de temperatura perfectas: circuito cerrado de temperatura digital, función de protección contra cortocircuitos, función de protección contra sobrecorriente, función de protección contra interrupción del circuito;

Apagado suave y arranque suave: minimizan el impacto en el dispositivo y extienden la vida útil del dispositivo;

Modo de operación flexible: pantalla digital/LCD para facilitar el diálogo hombre-máquina;

Diseño de red: realizar alarma inalámbrica remota y control inalámbrico remoto;

6. Consiga una prefabricación segmentada y un mantenimiento cómodo

El tubo de trazado de calor se puede prefabricar en la fábrica o segmentarse en el lugar de acuerdo con el proceso o la estructura de la sección de la tubería. Las juntas se conectan mediante una carcasa de soldadura y se sueldan e instalan junto con el oleoducto. Agregar una capa de aislamiento y una cubierta protectora en el exterior no solo facilita la construcción, sino que también garantiza la calidad del proyecto. Si falla la sección de la tubería de proceso o es necesario reemplazar una válvula, simplemente desmonte las juntas en ambos extremos de la pieza que necesita reemplazarse y extraiga el cable calefactor para reemplazar el componente. No es necesario desmontar por completo el aislamiento ni los accesorios de la tubería.

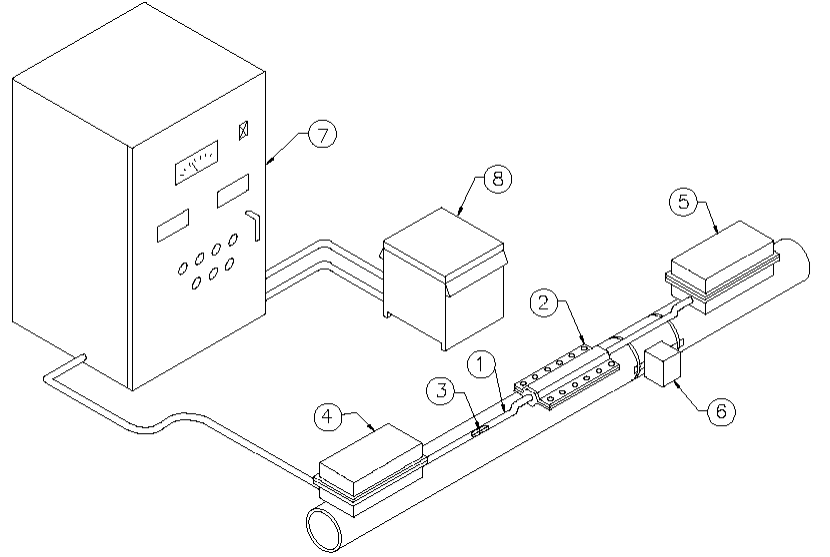

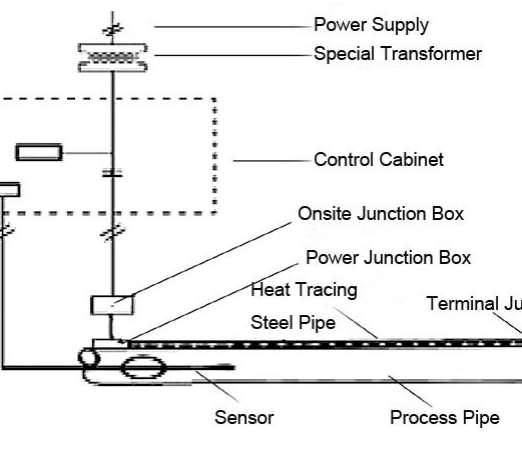

Diagrama esquemático del calentamiento de la piel:

①Tubo de acero para trazado de calor; ②Caja de conexiones intermedia; ③Cable con efecto piel; ④Caja de conexiones de energía; ⑤Caja de conexiones de terminales; ⑥Sensor de temperatura; ⑦Gabinete de control; ⑧Transformador especial

Especificaciones y rendimiento:

Contraste con otros sistemas de trazado de calor:

Como se puede ver en la tabla, la distancia de calentamiento del sistema de rastreo de vapor es corta, la temperatura terminal es baja y no se puede lograr el control automático. La calefacción por cable y la calefacción por cinta eléctrica son más adecuadas para la calefacción local y la calefacción de corta distancia, como la calefacción y el trazado de válvulas, piezas de válvulas, derivaciones, juntas de conexión y tuberías cortas en estaciones. Para la calefacción de tuberías de media y larga distancia, dado que un solo cable calefactor tiene poca potencia y una gran cantidad de fuentes de alimentación, una vez que ocurre un problema, el mantenimiento es difícil y es necesario quitar todas las capas de aislamiento antes de poder reemplazar el cable calefactor. El calentamiento por efecto de la piel tiene las características de alta seguridad, fuerte confiabilidad, fácil mantenimiento, alta temperatura de calentamiento (usando una tubería de acero al carbono la temperatura de calentamiento puede alcanzar los 180°, el máximo puede alcanzar los 200°), alta densidad de potencia y larga distancia de calentamiento (la distancia de rastreo de calor de una fuente de alimentación puede alcanzar hasta 25 kilómetros) y otras características. Es adecuado para tuberías de larga distancia, tuberías de varios diámetros y ocasiones con altas temperaturas de calentamiento. Es el método de rastreo de calor de larga distancia más seguro, confiable y económico. Por lo tanto, ha sido ampliamente utilizado en varias reuniones y transporte de tuberías.

Para el monitoreo de temperatura y la alarma de tuberías de larga distancia, los datos se pueden transmitir a través de la red GSM y fibra óptica. Tiene las características de transmisión de datos confiable, fácil conexión en red, bajo costo y fuerte escalabilidad del sistema. Es la solución ideal para la transmisión de datos remota actual.

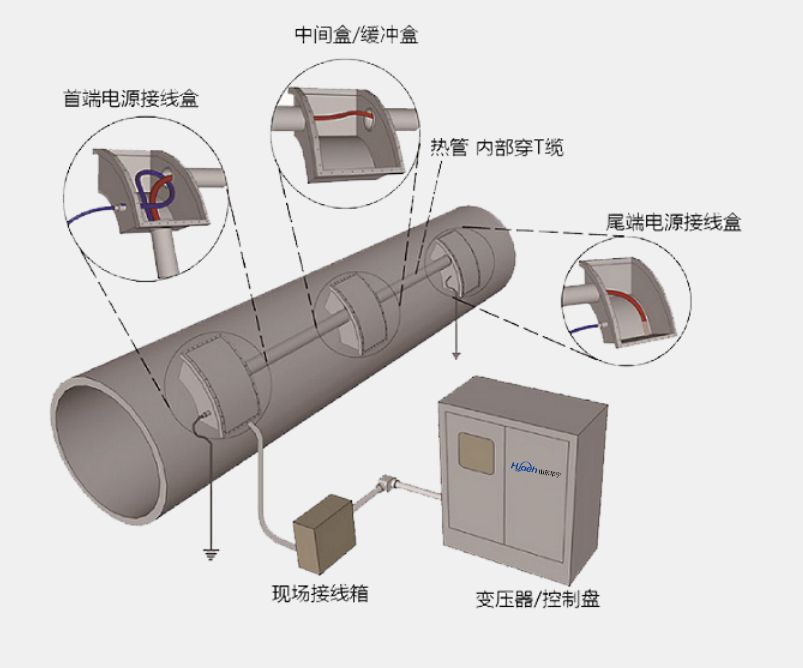

Diagrama del sistema cutáneo:

Aplicación:

Dependiendo de la sustancia del líquido en la tubería, la temperatura requerida para mantenerse en la tubería también es diferente. La tecnología de calentamiento de tuberías por efecto pelicular de frecuencia industrial se utiliza principalmente para calentar tuberías y calentar, fundir o transportar aceite intermitentemente líquidos o medios solidificados en tuberías. Hay dos métodos de recolección de pelicula dentro del tubo y recolección de pelicula fuera del tubo.

1. Yacimientos petrolíferos y plataformas marinas: oleoductos de producción, petróleo crudo, tuberías de vapor, tuberías de agua, líneas de pulso, instrumentos, torres de almacenamiento de estaciones centralizadas, tuberías de larga distancia, etc.; oleoductos de fondo de ríos, de fondo de lagos y submarinos.

2. Industria de refinación, destilación, hidrocraqueo, coquización, ceras, sulfuración, asfalto, petróleo residual y otras tuberías de producción; tuberías de agua, líneas de pulso o instrumentos, torres de almacenamiento, torres de almacenamiento de hidrocarburos líquidos.

3. Plantas petroquímicas, plantas químicas, plantas de fertilizantes: líneas de producción de benceno, estireno, polietileno, cloro, ácido acrílico, ácido oxálico, etilenglicol, ftalaldehído, fibra sintética, nylon, pintura colorante, resina, etc.; Tuberías de agua, líneas de pulso o medidores, torres de almacenamiento, torres de almacenamiento de hidrocarburos líquidos.

4. Central nuclear: tuberías de agua pesada, tuberías de agua, líneas de pulso e instrumentos, torres de almacenamiento, torres de agua pesada.

5. Estación de transferencia de comercialización de productos petrolíferos: torre de almacenamiento de productos, tubería de larga distancia, base de torre de productos de baja temperatura y tuberías y tuberías de agua relacionadas con la torre.

6. Planta de energía: suministro de agua a alta presión, ventilación de aguas residuales, vapor, desgasificación, condensación a alta presión, ácido-base, líneas de aceite de ignición de almacenamiento de petróleo pesado y otras tuberías; oleoductos de petróleo pesado, torres de petróleo pesado, líneas de pulso e instrumentos, tuberías de agua, tuberías de larga distancia, tuberías de transporte de lodos de carbón y agua, etc.

7. Planta siderúrgica: oleoductos, líneas de petróleo pesado, alquitrán de hulla, asfalto y azufre, tuberías de agua, oleoductos de larga distancia.

8. Planta de cemento: línea de aceite pesado de horno o estufa, tubería de agua, línea de pulso o instrumento, torre de almacenamiento, tubería de aceite pesado de larga distancia.

9. También hay plantas de procesamiento de plástico, plantas de procesamiento de aceite comestible, plantas de procesamiento de chocolate, plantas de suministro de agua, hoteles y edificios de gran altura, e industrias de ingeniería pesada.

Calentamiento superficial: se puede dividir en dos tipos: calentamiento superficial fuera del tubo y calentamiento superficial dentro del tubo. El calentamiento superficial se puede utilizar para todos los tipos de transporte por tuberías mencionados anteriormente.

De la práctica se desprende que esta solución técnica ha conseguido buenos efectos de transporte y beneficios económicos significativos.

Descripción del diseño:

Dado que los parámetros de funcionamiento de cada tipo de tubería son diferentes y la longitud de la tubería no es uniforme, nuestra empresa diseña y selecciona en detalle cada sistema de calentamiento de la piel. La empresa ofrece un conjunto completo de servicios que incluyen el cálculo del sistema de rastreo térmico de la tubería, la selección del sistema de rastreo térmico, la instalación del sistema de rastreo térmico y la depuración del sistema de rastreo térmico. Los usuarios solo deben proporcionar los siguientes parámetros y nuestra empresa hará el resto.

Parámetro:

※ La longitud exacta de la tubería, el número de válvulas (tipos) y soportes de la tubería, y el material de la tubería;

※ El calentamiento de tuberías mantiene la temperatura y permite alcanzar la máxima temperatura superficial de la tubería;

※ Material de la capa de aislamiento, espesor y conductividad térmica a la temperatura requerida para el calentamiento de la tubería;

※ Se puede proporcionar la capacidad de suministro de energía (nivel de voltaje) y la ubicación;

※ Condiciones ambientales donde se ubica el ducto;

※ Requisitos de operación del trabajo;

※ El medio en la tubería, la temperatura del medio que ingresa a la tubería, si es necesario rastrear o calentar la tubería y si necesita una función de descondensación.

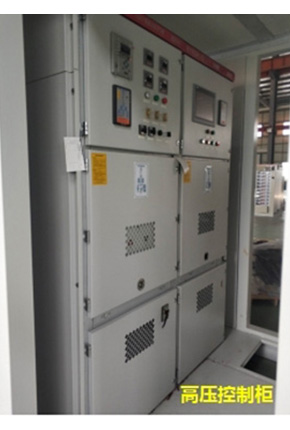

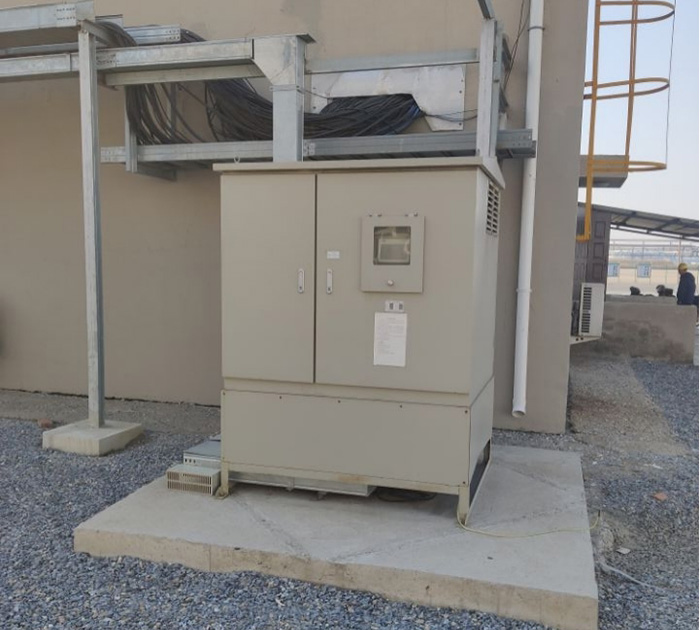

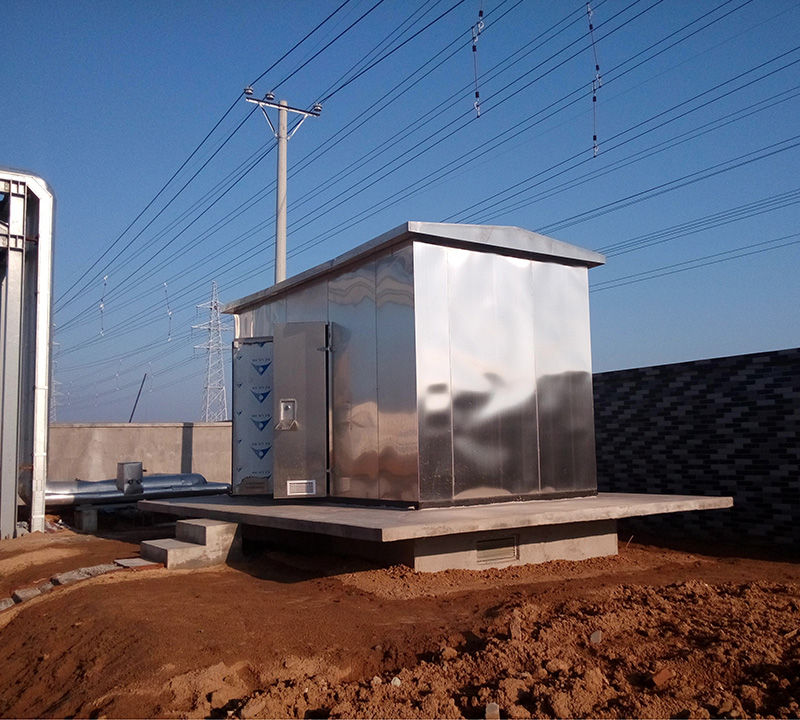

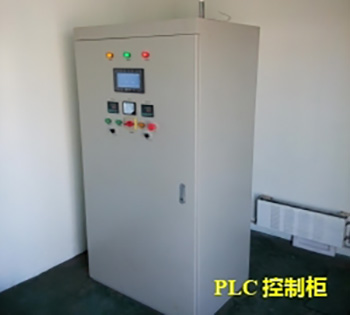

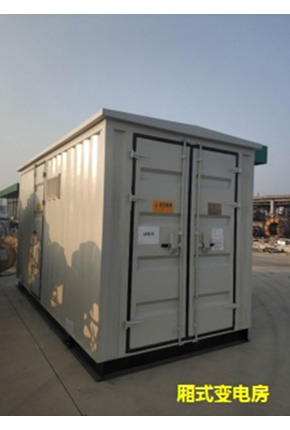

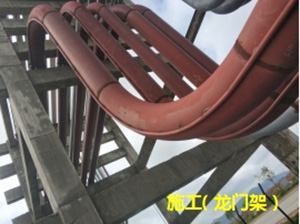

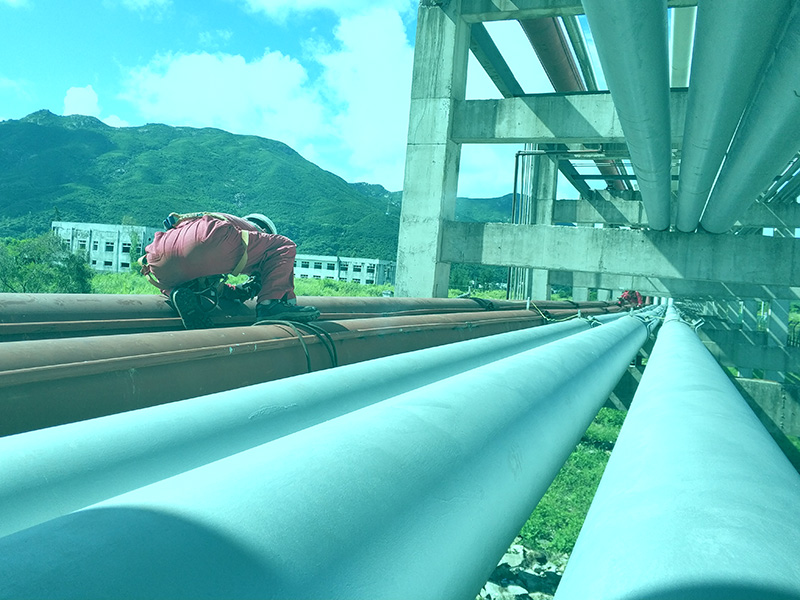

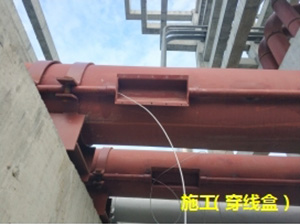

Caso de instalación:
