Descripción del Producto:

El cable calefactor autorregulable Huaning GWK2(II) está diseñado para protección contra congelamiento y mantenimiento de altas temperaturas de proceso de tuberías, recipientes y equipos metálicos y no metálicos donde se requiere limpieza con vapor.

La característica única de PTC de los elementos centrales autorreguladores del GWK2(II) ajusta su producción de calor en respuesta a la temperatura ambiente a lo largo de todo el circuito, entregando más calor donde y cuando sea necesario. Esta característica de autorregulación también sirve para evitar el sobrecalentamiento, incluso en los casos en que los cables GWK2(II) se superpongan. Otro beneficio del cable es la capacidad de cortarlo a medida en el campo, y se completa con los kits de conexión del sistema Huaning para instalaciones rápidas y convenientes.

El sistema de cable calefactor GWK2(II) está certificado para áreas ordinarias y peligrosas con una temperatura máxima de mantenimiento de 300°F(150°C) y una temperatura de exposición intermitente de 482°F(250°C). Uso de kits de conexión HUANING para GWK2(II) Se requiere que la instalación cumpla con la aprobación del sistema, lo que garantiza un funcionamiento seguro y un rendimiento térmico confiable.

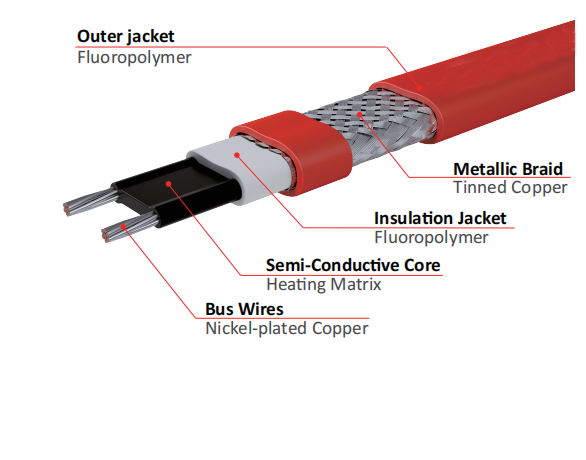

Estructura del producto:

(1) Cable de autobús: 19 x 0.32, 19 x 0.41

(2) Matriz calefactora: PTC ordinario, PTC retardante de llama, PTC que contiene flúor

(3) Chaqueta aislante: poliolefina modificada, poliolefina ignífuga, poliolefina fluorada, material perfluorado.

(4) Capa trenzada: trenza de alambre de cobre estañado u otra trenza de alambre metálico, densidad de cobertura > 75%.

(5) Chaqueta exterior: poliolefina fluorada, material perfluorado.

Especificación:

HUANING ofrece componentes de sistemas para conexiones eléctricas, empalmes o conexiones en T y terminaciones finales para garantizar el funcionamiento adecuado de los productos y cumplir con los requisitos de garantía y aprobaciones.

Para una instalación más sencilla y un funcionamiento seguro, no se recomienda el uso de piezas sustituidas. Comuníquese con HUANING para obtener más información sobre los componentes del sistema.

Clasificaciones de potencia nominal de salida en tuberías metálicas aisladas a 230 V

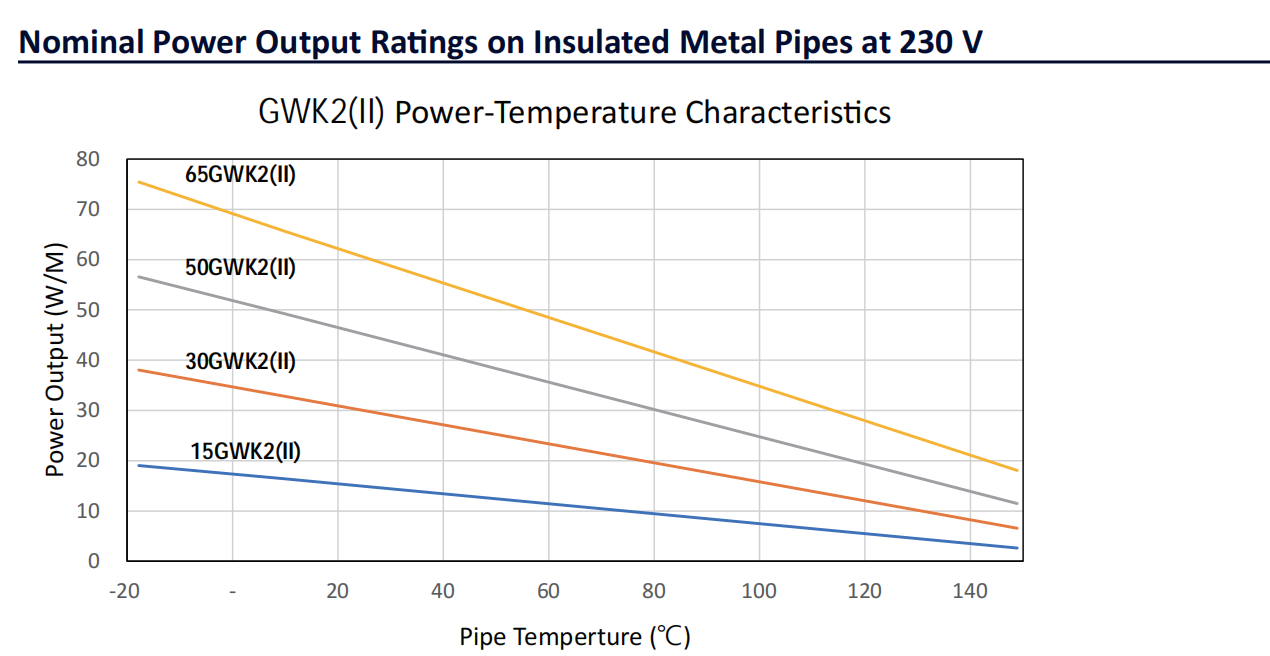

Características de potencia-temperatura de GWK

Clasificaciones de potencia nominal de salida en tuberías metálicas aisladas a 230 V

[Nota]

1. Las salidas térmicas anteriores se prueban de acuerdo con IEEE 515, con cada modelo en una tubería metálica aislada con un aislamiento de fibra de vidrio.

2. Para instalaciones de tuberías de plástico, la potencia de salida se reducirá en un 35 % y se utilizará el método de instalación con cinta de aluminio.

Máx. Longitud del circuito basada en la selección del disyuntor

[Nota]

1. Las longitudes de los circuitos se basan en las características de la corriente de disparo de los dispositivos Tipo 00 y Tipo 0CB. Para dispositivos con diferentes características de viaje, consulte con Shandong Huaning.

2. Utilice los códigos eléctricos locales para seleccionar los disyuntores derivados adecuados.

3. La longitud total de los cables calefactores conectados al disyuntor es la suma de todos los cables conectados o interconectados en paralelo. Asegúrese de que la longitud total no exceda la longitud máxima del circuito como se indica arriba.

4. Se requiere protección contra falla a tierra del equipo para circuitos derivados de trazado calefactor con un nivel de disparo típico de 30 mA. Se recomiendan interruptores magnéticos térmicos para reducir los disparos molestos.

5. Se recomienda arrancar los circuitos a temperaturas más altas, cuando sea posible, para evitar un arranque grande o una corriente de entrada que pueda disparar el disyuntor.

* Información técnica Sujeta a cambios sin notificación
