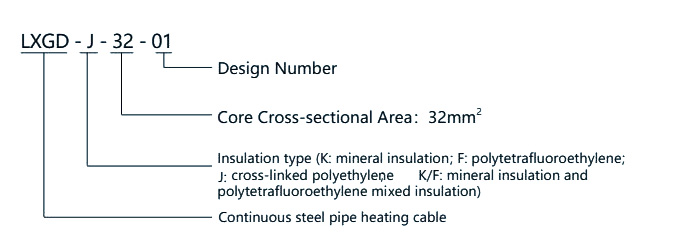

Modelo de producto:

Por ejemplo, LXGD-K-32-01 representa un cable calefactor de tubo de acero continuo con aislamiento mineral con un área de sección transversal de 32 mm² y número de secuencia de diseño 01.

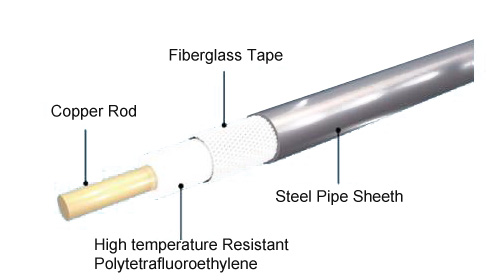

Estructura del producto:

Principio de trabajo:

El cable utiliza una fuente de alimentación monofásica; el núcleo de cobre se utiliza como conductor y la vaina de tubo de acero se utiliza como elemento calefactor. En el extremo inferior del cable, el núcleo de cobre y la vaina de tubo de acero forman un bucle a través de la unión de bucle. Después de la energización, los dos conductores que transportan corriente básicamente forman una condición en la que la corriente es igual en magnitud y opuesta en dirección, lo que provoca un efecto de piel en la pared interior de la vaina del cable blindado de acero, pérdida de hierro y efecto de proximidad para generar calor, realizar la conversión de calor eléctrico y lograr el propósito de calefacción.

Especificaciones de rendimiento y parámetros:

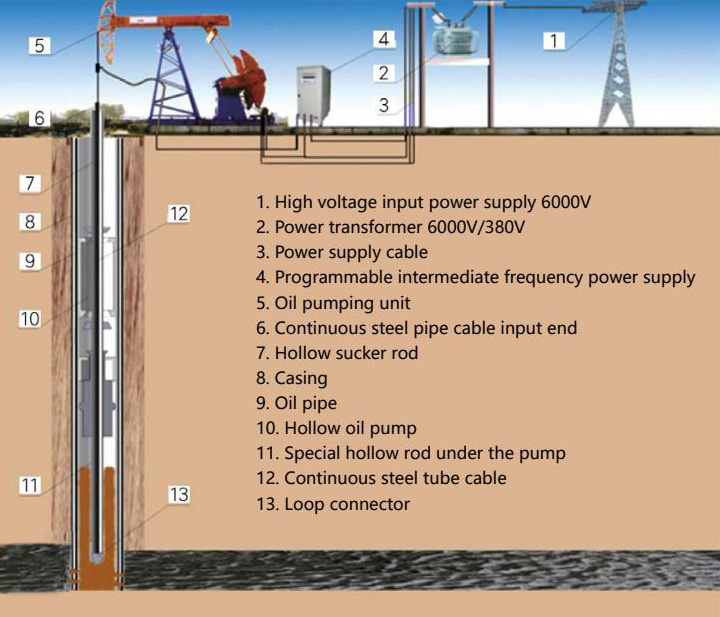

Composición del sistema:

El conjunto completo de producción de aceite de calefacción eléctrica inteligente se compone principalmente de: Tierra: sistema de control de suministro de energía, sellador de varilla pulida.

Fondo de pozo: varillas de bombeo huecas, cables calefactores, aceite térmico.

Accesorios de apoyo: elevadores, abrazaderas cuadradas de boca de pozo, cables de conexión, juntas de hebilla variable y materiales auxiliares, etc.

Dado que el sistema de control de calefacción eléctrica inteligente puede garantizar el equilibrio de voltaje de fase a fase de la línea de suministro de energía y una alta eficiencia térmica, considerando la complejidad e incertidumbre de los parámetros de los pozos de petróleo, para satisfacer las necesidades de calentamiento del pozo y aumento de temperatura, se recomienda diseñar un sistema de control de calefacción eléctrica inteligente de soporte de 100KW. El uso de este equipo puede realizar un ajuste continuo del voltaje y la corriente de salida para lograr el propósito de ajuste continuo de la potencia de salida, de modo que el sistema de producción de aceite de calefacción eléctrica esté en las mejores condiciones de funcionamiento, con una alta utilización de energía y un efecto de ahorro de energía evidente.El sistema de control de calefacción eléctrica inteligente utiliza el dispositivo de conmutación de alta potencia IGBT de tercera generación como circuito principal y un microprocesador avanzado de propósito especial como componente de control para formar un sistema de control completo. El equipo tiene un rendimiento excelente, una alta confiabilidad y es particularmente fácil de operar. Se puede cambiar entre control manual y control automático según sea necesario. El control automático se divide en dos modos: control de tiempo y control de temperatura. El cable calefactor debe tener protección contra sobrecorriente. Todos los equipos de automatización y aparatos eléctricos de bajo voltaje son seleccionados por Schneider. El estado de funcionamiento del cable calefactor se controla automáticamente a través del programa estandarizado incorporado. El estado de funcionamiento del pozo petrolífero se monitorea en tiempo real a través del elemento de detección in situ del pozo petrolífero y el cable calefactor se ajusta automáticamente. Estado de funcionamiento. El control inteligente de temperatura del gabinete puede ajustar automáticamente el control de temperatura o el control de tiempo según las necesidades del usuario. Cuando se alcanza el valor de temperatura o tiempo establecido, el dispositivo corta automáticamente la energía y el cable calefactor deja de funcionar. Cuando es inferior al valor establecido, el dispositivo envía energía automáticamente. Esto no solo puede satisfacer las necesidades de los usuarios, sino que también ahorra consumo de electricidad y, al mismo tiempo, extiende la vida útil del cable calefactor.
