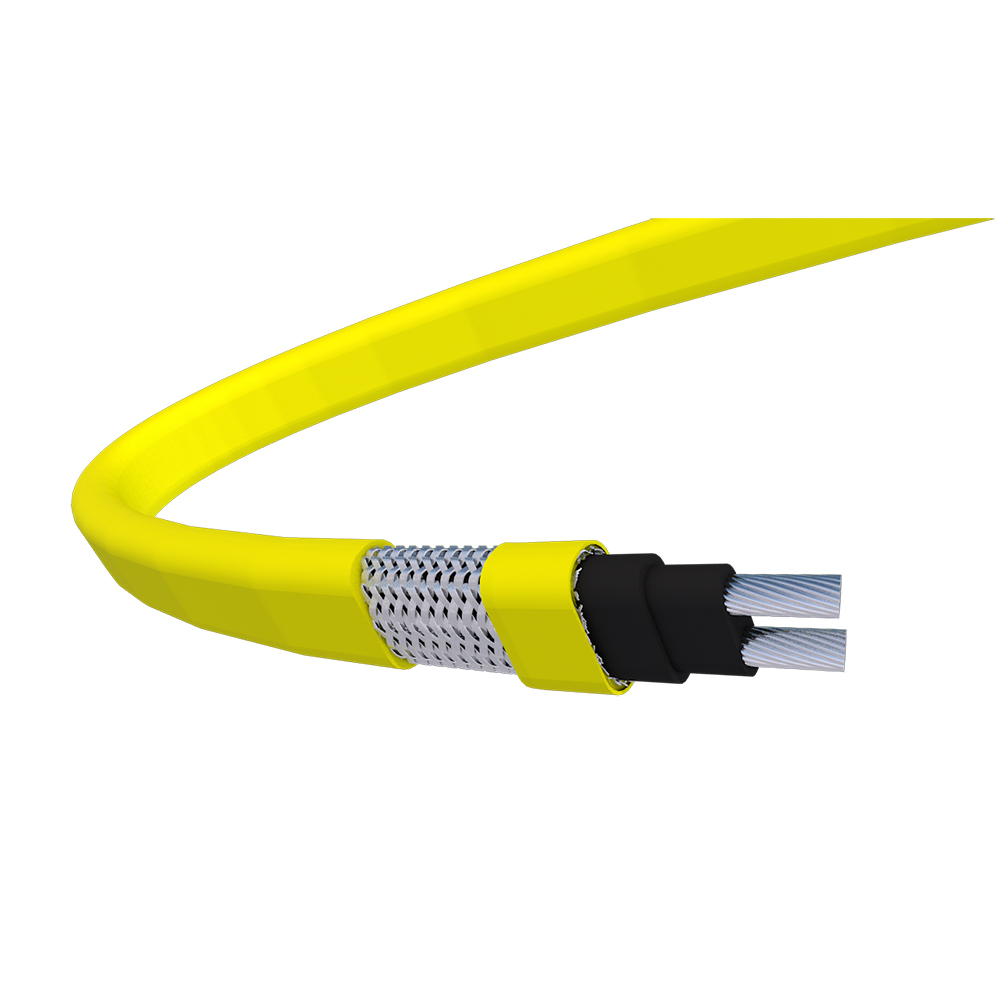

Descripción del Producto:

El cable calefactor autorregulable GWK está diseñado para protección contra congelamiento y mantenimiento de la temperatura del proceso de tuberías, recipientes y equipos metálicos y no meta.

La característica única de PTC de los elementos centrales autorreguladores de GWK ajusta su producción de calor en respuesta a la temperatura ambiente a lo largo de todo el circuito, entregando más calor donde y cuando sea necesario. Esta característica de autorregulación también sirve para evitar el sobrecalentamiento, incluso en los casos en que los cables GWK se superponen. Otro beneficio del cable es la capacidad de cortarlo a medida en el campo, y se completa con los kits de conexión del sistema Huaning para instalaciones rápidas y convenientes.

El sistema de cable calefactor GWK está certificado para áreas ordinarias y peligrosas con una temperatura máxima de mantenimiento de 120 °C (250 °F) y una temperatura de exposición intermitente de 200 °C (392 °F). Se requiere el uso de kits de conexión Huaning para la instalación de GWK para cumplir con la aprobación del sistema, lo que garantiza un funcionamiento seguro y un rendimiento térmico confiable.

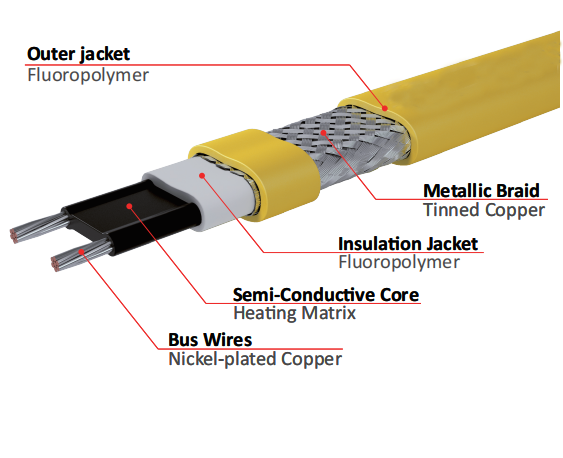

Estructura del producto:

(1) Cable de autobús: 19 x 0.32, 19 x 0.41

(2) Matriz calefactora: PTC ordinario, PTC retardante de llama, PTC que contiene flúor

(3) Chaqueta aislante: poliolefina modificada, poliolefina ignífuga, poliolefina fluorada, material perfluorado.

(4) Capa trenzada: trenza de alambre de cobre estañado u otra trenza de alambre metálico, densidad de cobertura > 75%.

(5) Chaqueta exterior: poliolefina fluorada, material perfluorado.

Especificación:

HUANING ofrece componentes de sistemas para conexiones eléctricas, empalmes o conexiones en T y terminaciones finales para garantizar el funcionamiento adecuado de los productos y cumplir con los requisitos de garantía y aprobaciones.

Para una instalación más sencilla y un funcionamiento seguro, no se recomienda el uso de piezas sustituidas. Comuníquese con HUANING para obtener más información sobre los componentes del sistema.

Ventajas del producto:

(1) Ajuste automáticamente la potencia de salida y compense de acuerdo con el calor real requerido por el sistema de trazado de calor, que es una nueva generación de calentador de temperatura constante que ahorra energía.

(2) Se puede acortar o ampliar arbitrariamente dentro de un cierto rango, y se puede superponer varias veces sin preocuparse por puntos calientes de alta temperatura y quemaduras, temperatura uniforme, porque cada parte puede serlo.

(3) Baja temperatura, fas+ Cambio de inicio del lugar de trazado de calor. Se ajusta automáticamente debido al temperamento.

(4) Fácil instalación, mantenimiento sencillo, servicio durante todo el día, alto nivel de automatización y bajos costos de operación y mantenimiento.

(5) Es seguro y confiable, ampliamente utilizado, no contamina el medio ambiente y tiene una larga vida útil.

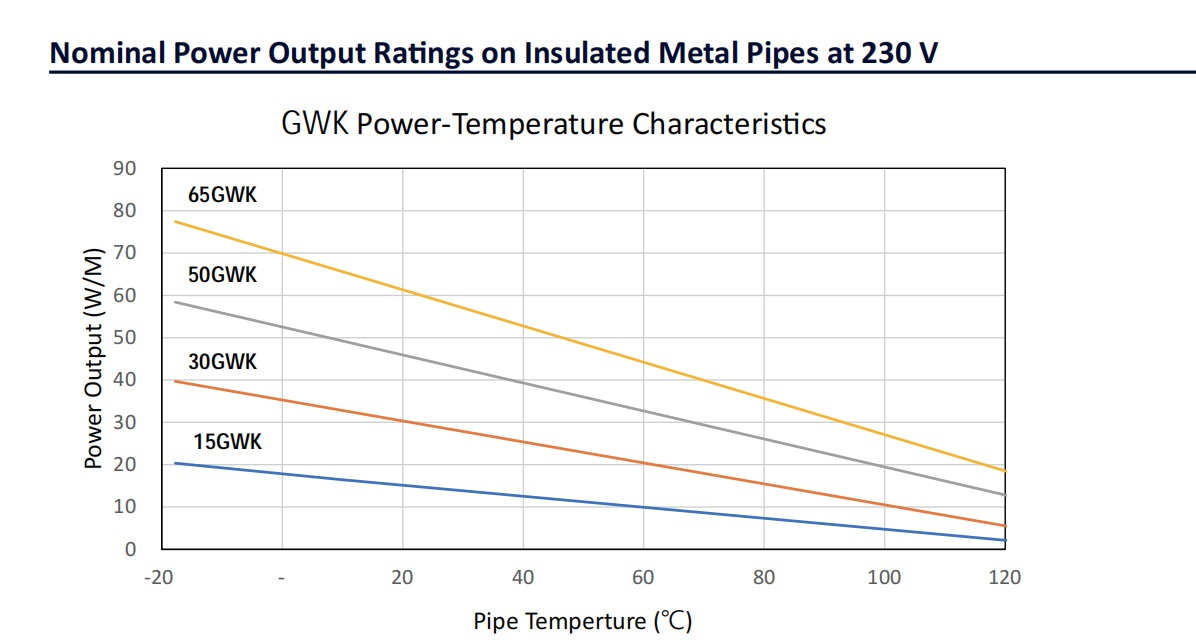

Características de potencia-temperatura de GWK

Clasificaciones de potencia nominal de salida en tuberías metálicas aisladas a 230 V

[Nota]

1. Las salidas térmicas anteriores se prueban de acuerdo con IEEE 515, con cada modelo en una tubería metálica aislada con un aislamiento de fibra de vidrio.

2. Para instalaciones de tuberías de plástico, la potencia de salida se reducirá en un 35 % y se utilizará el método de instalación con cinta de aluminio.

Máx. Longitud del circuito basada en la selección del disyuntor

[Nota]

1. Las longitudes de los circuitos se basan en las características de la corriente de disparo de los dispositivos Tipo 00 y Tipo 0CB. Para dispositivos con diferentes características de viaje, consulte con Shandong Huaning.

2. Utilice los códigos eléctricos locales para seleccionar los disyuntores derivados adecuados.

3. La longitud total de los cables calefactores conectados al disyuntor es la suma de todos los cables conectados o interconectados en paralelo. Asegúrese de que la longitud total no exceda la longitud máxima del circuito como se indica arriba.

4. Se requiere protección contra falla a tierra del equipo para circuitos derivados de trazado calefactor con un nivel de disparo típico de 30 mA. Se recomiendan interruptores magnéticos térmicos para reducir los disparos molestos.

5. Se recomienda arrancar los circuitos a temperaturas más altas, cuando sea posible, para evitar un arranque grande o una corriente de entrada que pueda disparar el disyuntor.
