Cable calefactor de vataje constante tipo paralelo HBL

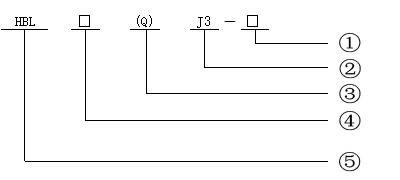

Modelo de producto:
1. Salida de potencia por unidad de longitud (W/m): 10, 20, 30, 40, 50, 60
2. Material aislante FEP 205 ℃
3. Tipo reforzado (no marcado para tipo estándar)
4. Conteo de núcleos: 2 - Monofásico 220V 3 - Trifásico 380V 2a - Bifásico 380V
5. Cinta calefactora de potencia constante paralela
Ejemplo:
● HBL2-J3-30 representa una cinta calefactora de potencia constante paralela de tipo estándar monofásica con una potencia nominal de 30 W/m y un voltaje nominal de 220V.
● HBL3(Q)-J3-60 representa una cinta calefactora de potencia constante paralela de tipo reforzado trifásica con una potencia nominal de 60 W/m y un voltaje nominal de 380V.

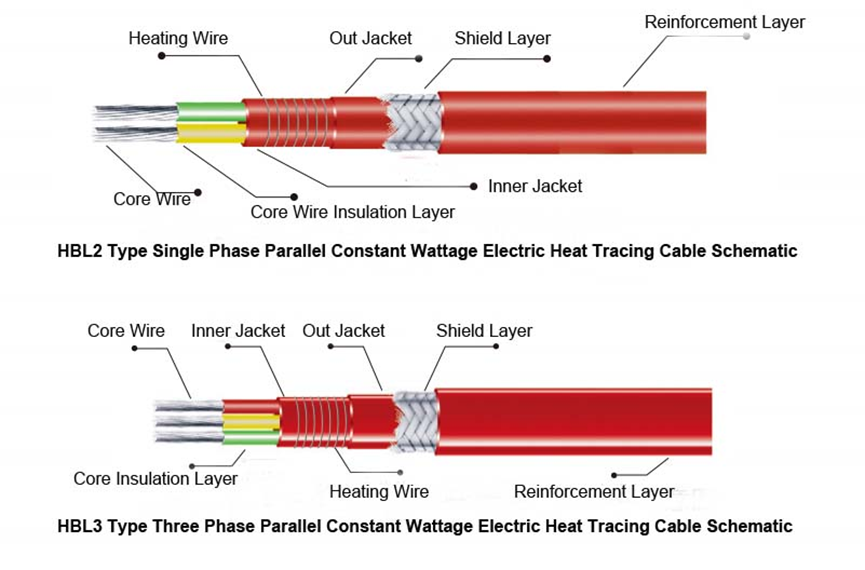

Estructura del producto y principio de funcionamiento:

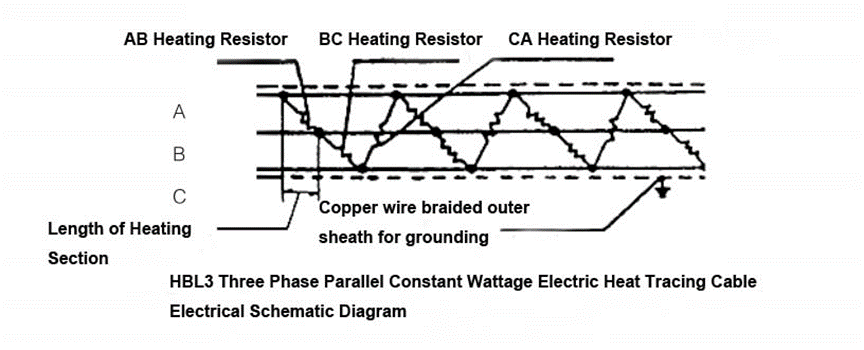

El cable del bus de alimentación consta de dos o tres conductores de cobre aislados en paralelo. Los cables calefactores se envuelven en la superficie de la capa de aislamiento principal y el cable calefactor se conecta al cable bus a intervalos regulares (es decir, la longitud de la sección calefactora), formando una resistencia paralela continua. Cuando se alimenta el cable del bus, cada resistencia paralela genera calor, formando una cinta calefactora continua.
Especificación y parámetro técnico:
1) Especificaciones y parámetros técnicos para cable calefactor de potencia constante paralelo monofásico
| Tipo | Tensión nominal (VCA) | Potencia nominal (W/m) | Longitud máxima utilizable (m) | Máx. Temperatura mantenible (℃) | Color de la barra colectora | |
| Tipo estándar | Tipo mejorado | |||||
| HBL2-J3-10 | HBL2(Q)-J3-10 | 220 | 10 | 200 | 130℃ | Blanco, Negro |
| HBL2-J3-20 | HBL2(Q)-J3-20 | 220 | 20 | 170 | 120℃ | |
| HBL2-J3-30 | HBL2(Q)-J3-30 | 220 | 30 | 150 | 90℃ | |
| HBL2-J3-40 | HBL2(Q)-J3-40 | 220 | 40 | 130 | 65℃ | |
2）Especificaciones y parámetros técnicos para cable calefactor de potencia constante paralelo bifásico de 380V
| Tipo | Tensión nominal (VCA) | Potencia nominal (W/m) | Longitud máxima utilizable (m) | Máx. Temperatura mantenible (℃) | Color de la barra colectora | |
| Tipo estándar | Tipo mejorado | |||||
| HBL2a-J3-20 | HBL2a(Q)-J3-20 | 380 | 20 | 250 | 130℃ | rojo, negro |
| HBL2a-J3-30 | HBL2a(Q)-J3-30 | 380 | 30 | 200 | 120℃ | |
| HBL2a-J3-40 | HBL2a(Q)-J3-40 | 380 | 40 | 150 | 100℃ | |
3) Especificaciones y parámetros técnicos para cable calefactor de potencia constante paralelo trifásico
| Tipo | Tensión nominal (VCA) | Potencia nominal (W/m) | Longitud máxima utilizable (m) | Máx. Temperatura mantenible (℃) | Color de la barra colectora | |
| Tipo estándar | Tipo mejorado | |||||
| HBL3-J3-30 | HBL3(Q)-J3-30 | 380 | 30 | 300 | 120℃ | Rojo, Blanco, Negro |
| HBL3-J3-40 | HBL3(Q)-J3-40 | 380 | 40 | 260 | 100℃ | |
| HBL3-J3-50 | HBL3(Q)-J3-50 | 380 | 50 | 230 | 70℃ | |
| HBL3-J3-60 | HBL3(Q)-J3-60 | 380 | 60 | 200 | 60℃ | |
Características del producto:
La cinta calefactora eléctrica paralela de potencia constante consta de varias secciones calefactoras conectadas en paralelo en toda su longitud. La longitud se puede cortar según las necesidades reales. Al calentar, debe usarse junto con un termostato. El medio se puede configurar con precisión para mantener la temperatura y realizar un control automático. La generación de calor por unidad de longitud es constante. Cuanto más tiempo se utilice el cable calefactor eléctrico, mayor será la potencia total de salida. Además, el cable calefactor eléctrico puede estar cerca de la superficie de la tubería debido a su suavidad. La red de protección metálica exterior puede desempeñar el papel de a prueba de explosiones, antiinterferencias, transferencia de calor y disipación de calor, mejorar la resistencia general de la correa calefactora eléctrica y también puede usarse como un cable de conexión a tierra seguro. Por lo tanto, es ampliamente utilizado en aislamiento, anticongelante y calentamiento de tuberías, válvulas, pequeños tanques de almacenamiento, cuerpos de bombas, etc.
El cable calefactor eléctrico paralelo reforzado de potencia constante es una capa de aislamiento anticorrosión envuelta en la capa exterior del cable calefactor eléctrico ordinario. El resto de la estructura es igual que el cable calefactor eléctrico normal. Además de las ventajas del cable calefactor eléctrico ordinario, el cable calefactor eléctrico reforzado también tiene las características de alta resistencia mecánica y fuerte capacidad anticorrosión.
Además de las características de la cinta calefactora eléctrica monofásica, la cinta calefactora eléctrica trifásica paralela de potencia constante también tiene las características de larga duración máxima de uso, buena uniformidad de calentamiento y carga equilibrada de la red eléctrica.
