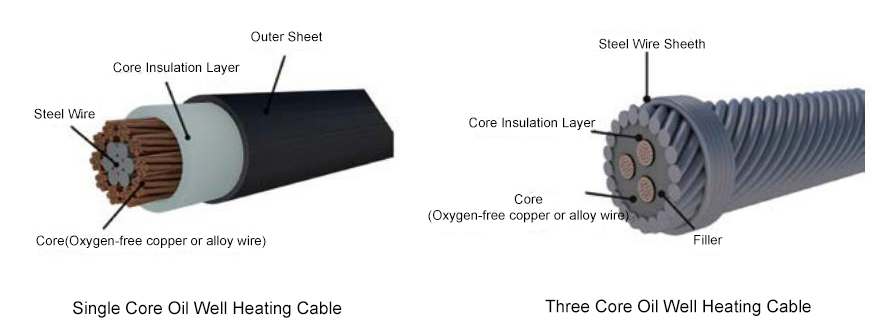

Estructura del producto:

Principio de trabajo:

El sistema de calentamiento eléctrico de varilla hueca inserta un cable en el orificio interior de la varilla hueca y forma un bucle con el cuerpo de la varilla hueca. Pasa corriente alterna de diferentes frecuencias y utiliza el efecto de piel interna para generar energía térmica en la pared de la varilla hueca. A través de la conducción de calor, calienta el interior de la tubería de petróleo. El petróleo crudo se calienta durante todo el proceso para aumentar la temperatura del petróleo crudo en la tubería de petróleo, reducir la viscosidad del petróleo crudo y mejorar su fluidez, a fin de explotar de manera efectiva el petróleo crudo de alta viscosidad, alto punto de congelación y alta cera. Cuando se alimenta corriente alterna al cable interior de la varilla hueca, se produce un efecto de película interna. La corriente fluye por la pared interior de la varilla hueca y básicamente no hay corriente en la pared exterior. Puede considerarse un aislante para garantizar la seguridad en el trabajo. Ver imagen Cuando el cable interior de la varilla hueca se alimenta con corriente alterna, se produce un efecto de película interna. La corriente fluye por la pared interior de la varilla hueca y básicamente no hay corriente en la pared exterior. Puede considerarse un aislante para garantizar la seguridad en el trabajo.

Technical parameters:

Característica del producto:

1. Buena resistencia a la corrosión, puede soportar la corrosión de la mayoría de los productos químicos;

2. Buena flexibilidad, se puede doblar a voluntad y no será quebradizo;

3. Buena resistencia a la presión;

4. Fácil de instalar.

Fuente de alimentación especial de media frecuencia para pozos petrolíferos

La fuente de alimentación de frecuencia intermedia es la parte central de la tecnología de recuperación de petróleo electrotérmica de frecuencia intermedia inteligente y del equipo completo. La fuente de alimentación de frecuencia intermedia es un dispositivo que utiliza un dispositivo electrónico de potencia (IGBT) para convertir la fuente de alimentación de frecuencia industrial en una fuente de alimentación de frecuencia intermedia. En comparación con la fuente de alimentación de frecuencia industrial, la inducción de corrientes parásitas se fortalece, lo que da como resultado un efecto de piel más fuerte, un mejor efecto de proximidad y una menor fuga de flujo magnético, por lo que el efecto de calentamiento es mucho mayor que el de la fuente de alimentación de frecuencia industrial.

La fuente de alimentación de frecuencia intermedia es un dispositivo de suministro de energía que convierte la frecuencia trifásica en monofásica y la frecuencia industrial en frecuencia intermedia. Puede proporcionar una fuente de energía para la producción de petróleo y gas, como la producción de petróleo electrotérmico con varillas de bombeo huecas y el trazado de calor eléctrico con efecto pelicular.

Principio de trabajo

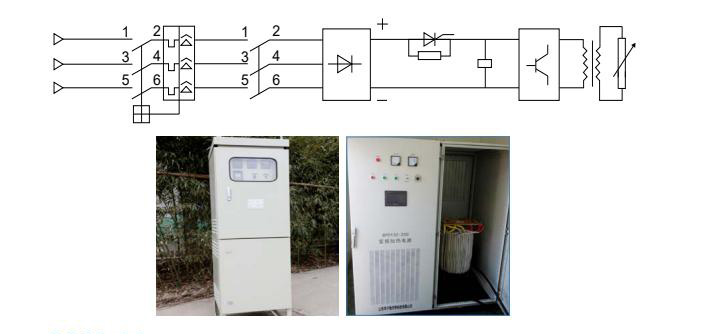

Este equipo convierte la corriente alterna de 380 V 50 Hz en corriente continua después de la rectificación y el filtrado del puente trifásico, y luego la invierte en corriente alterna monofásica de 500 ~ 1000 Hz, que se transmite a la carga a través de un transformador de frecuencia intermedia. El principio de composición del sistema se muestra en la figura:

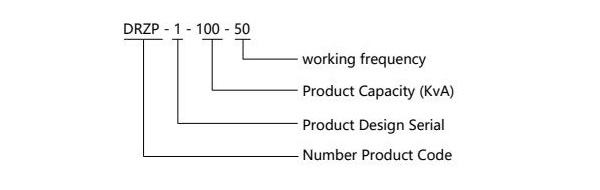

Modelo de producto:

Nota: DRZP es el código del producto, que es la fuente de alimentación de frecuencia intermedia; 1 es el número de secuencia de diseño del producto; 100 significa que el nivel de potencia es 100 kVA.

Parámetros del producto

(1) Actuación principal

1. Bucle cerrado de temperatura: cambia automáticamente la potencia de calentamiento de acuerdo con la temperatura de la boca del pozo de petróleo para lograr un funcionamiento que ahorra energía.

2. Función de protección contra cortocircuitos: cortocircuito del cable calefactor, protección de apagado rápido, el LED rojo en la placa de control principal se enciende y la luz amarilla de "alarma" en el panel también se enciende para indicar una falla.

3. Protección contra sobretemperatura de IGBT: cuando la temperatura del disipador de calor supera el rango nominal, la potencia de calentamiento se reduce al mínimo. Dentro del tiempo de retardo, la temperatura vuelve al rango nominal y el arranque suave automático vuelve a la potencia anterior a la protección.

De lo contrario, la placa de control principal se detendrá rápidamente. El LED azul del panel se enciende y la luz amarilla de "alarma" también se enciende para indicar una falla.

4. Función de protección contra sobrecorriente: si la corriente de entrada real, es decir, el valor de corriente que se muestra en el amperímetro de entrada, supera el valor máximo permitido de corriente de entrada establecido, la máquina se detendrá rápidamente. El LED amarillo en el tablero de control principal se encenderá y, al mismo tiempo, la luz amarilla de "alarma" en el panel también se encenderá como recordatorio. Fallo.

5. Función de protección contra interrupción del circuito: el cable calefactor se desconecta y se apaga rápidamente para protegerlo. El LED verde en la placa de control principal se enciende y la luz amarilla de "alarma" en el panel también se enciende para indicar una falla.

(2) Condiciones ambientales de uso

Humedad relativa: ≤90%; Temperatura de almacenamiento: -30~+60℃; Ubicación de uso: interiores y exteriores.

Parámetro principal:

Valores permitidos para cambios de parámetros: frecuencia: ±5% del valor nominal voltaje: ±10% del valor nominal

Sistema de control de frecuencia de potencia inteligente

Caja de distribución especial para sistema de control inteligente de frecuencia de potencia. Puede utilizarse en interiores y exteriores. El cuerpo de la caja está fabricado en chapa de acero laminado en frío o acero inoxidable. El sistema tiene funciones como control automático de temperatura, protección contra sobrecargas, cortocircuitos y fugas, y regulación de voltaje.

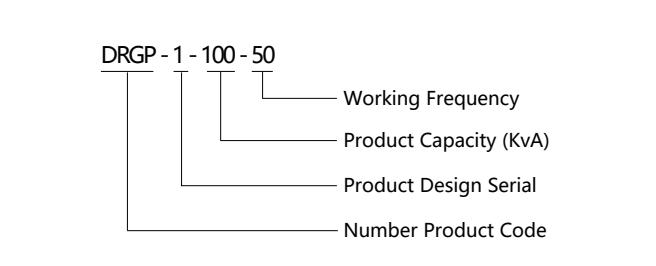

Nota: DRGP es el código del producto, que corresponde a la frecuencia de potencia; 1 representa el número de secuencia de diseño del producto; 100 significa nivel de potencia 100 kVA.

Parámetros técnicos principales:

Voltaje de entrada de energía: CA 380 V/50 Hz, utilizando sistema de conexión a tierra TN-S;

Voltaje de la toma de corriente: AC380V/220V 50HZ;

Corriente nominal: 63A--300A;

Rendimiento de control de temperatura: utilizando un controlador de temperatura inteligente, la precisión de la medición es de nivel 0,2 y la sonda de medición de temperatura utiliza una resistencia térmica de platino PT-100 de la serie WZ;

Rendimiento de protección: utilice un interruptor de aire con protección contra fugas, protección contra cortocircuitos, etc.
