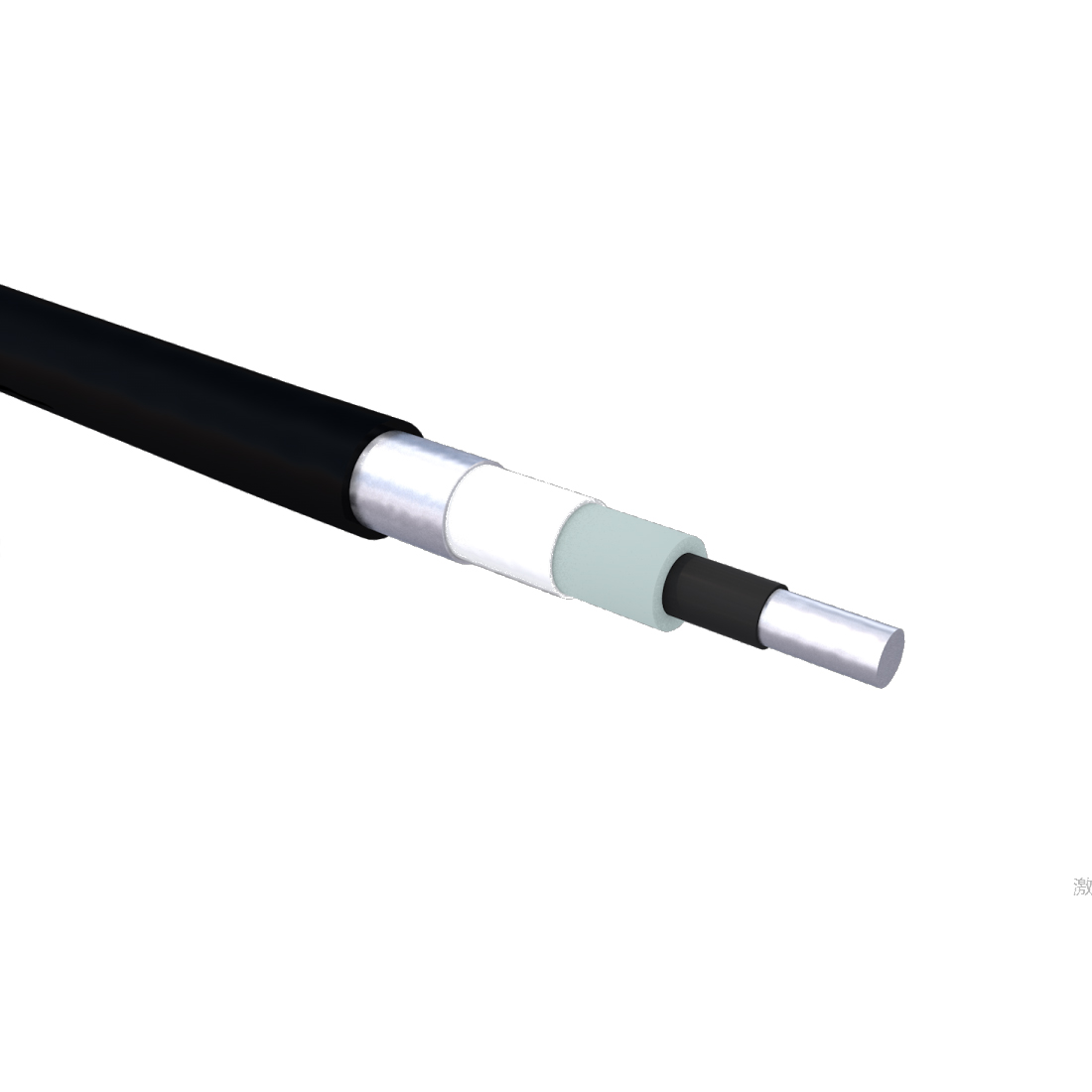

Cable calefactor de ultra larga distancia
Descripción general:
El cable calefactor de distancia ultralarga LLHCL es una serie de calentadores de resistencia de alto rendimiento que se utilizan para tuberías de distancia ultralarga que requieren mantenimiento de temperatura o protección anticongelante. Cuando la longitud del circuito es demasiado larga, los cables calefactores paralelos de potencia constante, los cables calefactores autorregulables y los cables calefactores en serie no funcionan, se utilizan cables calefactores de distancia ultralarga para minimizar la cantidad de puntos de suministro de energía. Un solo punto de suministro de energía puede lograr el rastreo de calor a largas distancias.
LLHCL ultra-long distance heating cables provide constant power per unit circuit length without voltage drop as circuit length increases.
La carcasa metálica continua aporta resistencia mecánica, protege contra daños externos durante la instalación y proporciona una mejor protección contra incendios que la mayoría de los cables. Lugares de aplicación del producto: trazado de calor y calefacción de tuberías submarinas, enterradas y aéreas de larga distancia, anticongelante y calefacción de tuberías en corredores de tuberías urbanas y túneles submarinos. Anticongelante de tuberías de extinción de incendios de larga distancia, etc.
Introducción del producto:

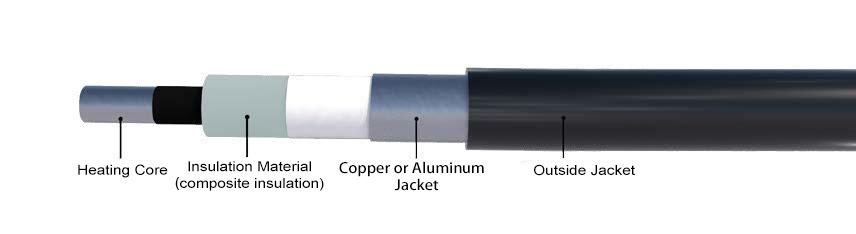

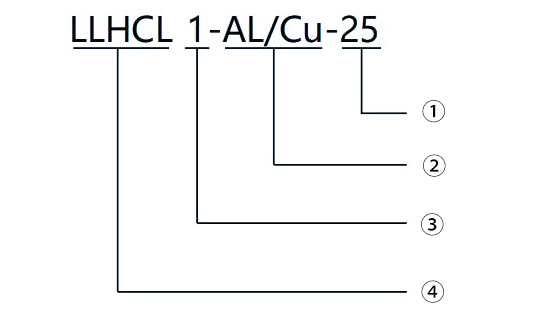

Modelo y especificaciones LLHCL
1. Área de la sección transversal del conductor mm² (25,35,50)
2. Material del núcleo: AL: aluminio, Cu: cobre
3. Conductor de un solo núcleo
4. Cable de trazado de calor ultralargo
| No. | Nombre | Especificaciones y modelo | Tamaño del núcleo | Tamaño de la varilla | Plaza central |
| 1 | Cable calefactor de ultra larga distancia | LLHCL1-AL/Cu-25 | 19X0.64 | 5.7 | 25 |
| 2 | LLHCL1-AL/Cu-35 | 19X0.76 | 6.7 | 35 | |
| 3 | LLHCL1-AL/Cu-50 | 19X0.91 | 7.8 | 50 |
Especificación técnica:
| Resistencia a la temperatura del cable calefactor ℃ | 130 |
| Longitud del circuito de calefacción (Km) | ≤50 |
| Mantener la temperatura ℃ | ≦20 |
| Fuente de alimentación kV | 1-6 |
Diagrama de relación de potencia, distancia de suministro de energía y voltaje de trabajo

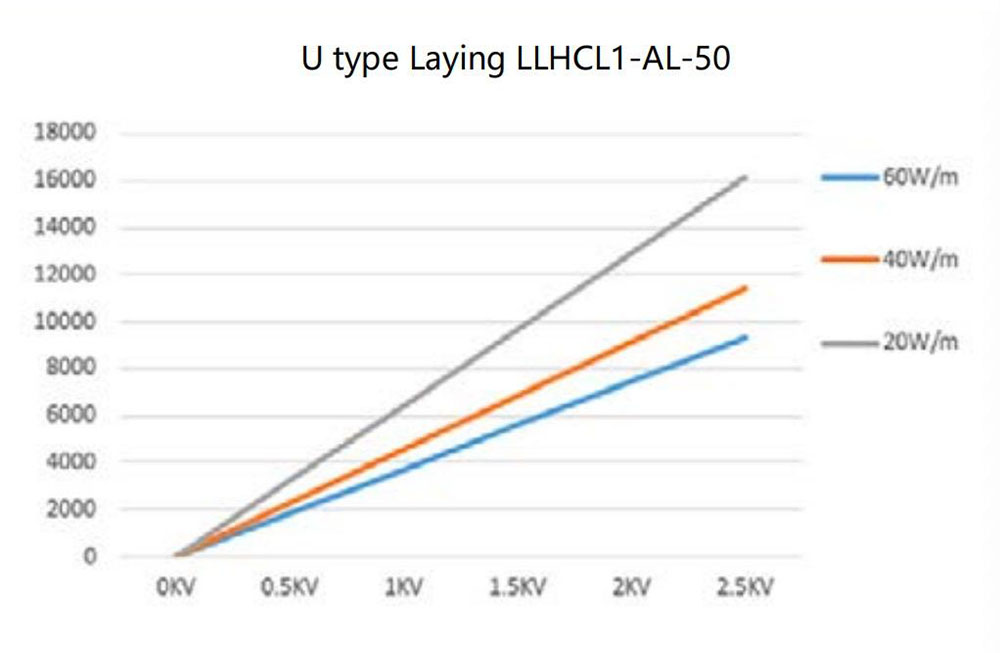

Diagrama de tensión de funcionamiento monofásica, distancia de alimentación, potencia de salida (w/m) Tipo U Tendido LLHCL1-AL-35
NOTA:
1) La potencia de salida que se muestra en la figura es la potencia de tres cables calefactores cuando la temperatura de la tubería es de 60 °C;
2) Si la temperatura de la tubería es superior a 60 °C, la potencia de salida disminuirá en 0,4 W/m por cada grado de aumento de temperatura;
3) Si la temperatura de la tubería no supera los 60 °C, la potencia de salida aumentará en 0,4 W/m por cada grado que disminuya la temperatura.

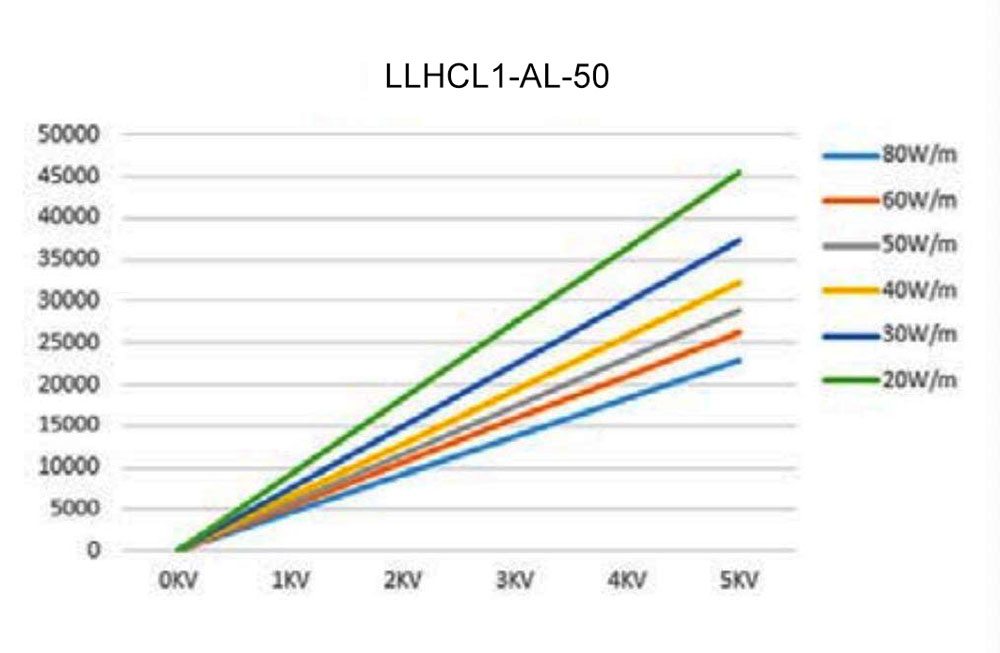

4) El diagrama de tensión trifásica muestra un ejemplo de una tensión de funcionamiento de 5 kV. Si necesita diagramas para tensiones de funcionamiento superiores a 10 kV, solicite información adicional.

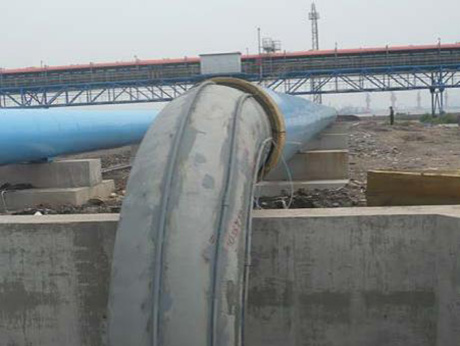

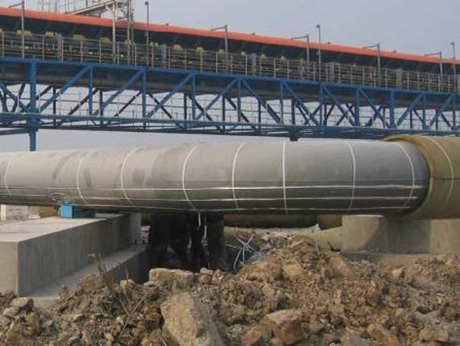

Diagrama de instalación del producto:

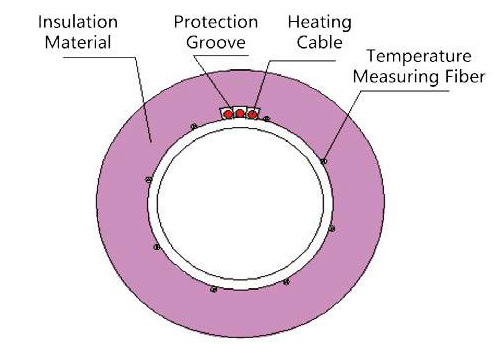

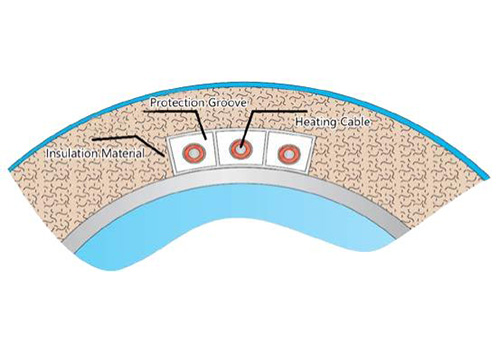

Diagrama de la estructura de instalación del producto

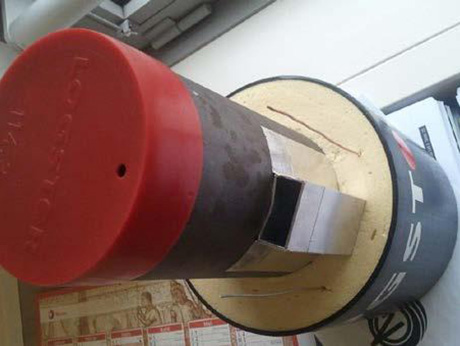

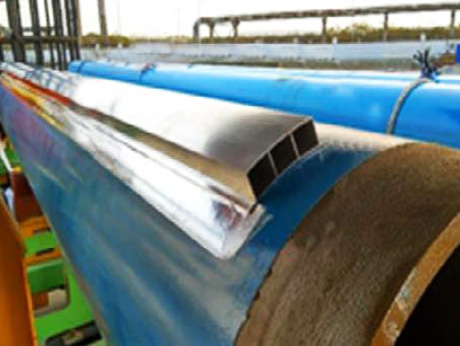

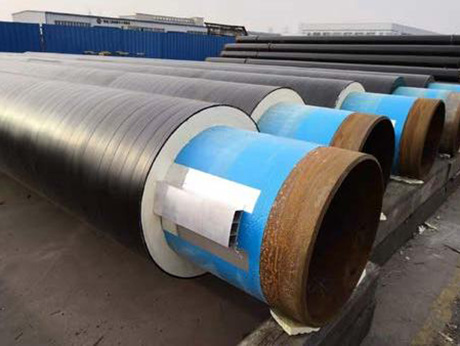

(1) Al prefabricar el aislamiento de la tubería, fije tres ranuras protectoras en la tubería y luego realice la prefabricación de espuma;

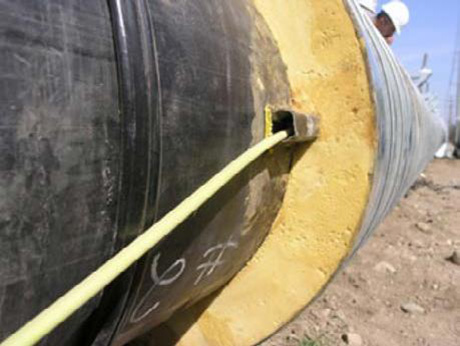

(2) Al conectar las tuberías en el sitio, asegúrese de que las ranuras de protección estén alineadas y asegúrese de que la desalineación sea ≤ 2 mm para proteger el cable calefactor de cortes al arrastrar la cubierta del cable calefactor.
(3) La longitud lateral de la ranura de protección es 2.

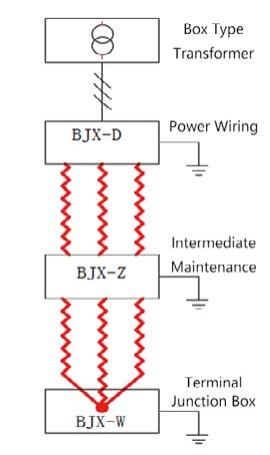

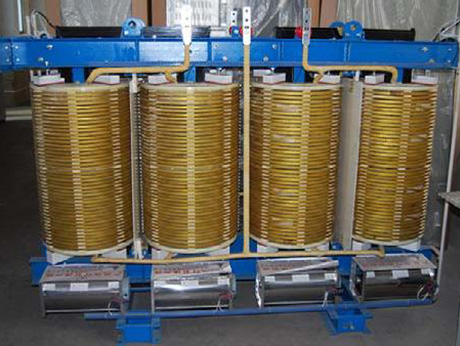

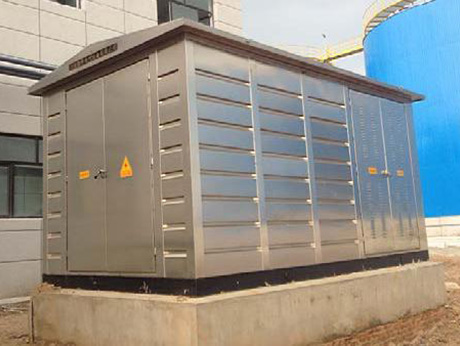

Diagrama del sistema de trazado de calor LLHCL:
A los cables de calentamiento continuo para distancias ultralargas solo se les permite tener una unión de cable cada 1 km y un blindaje metálico conectado a tierra cada 10 km en el sistema.

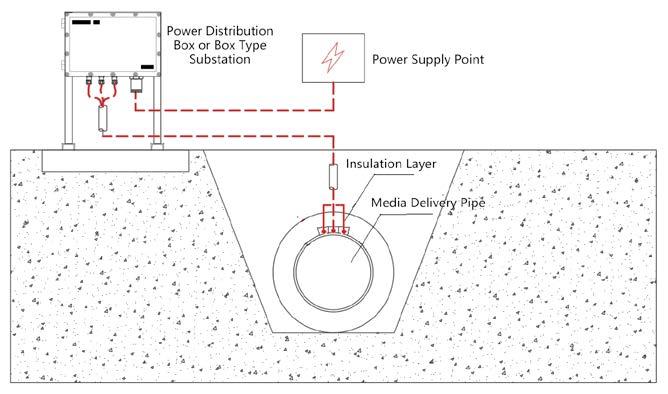

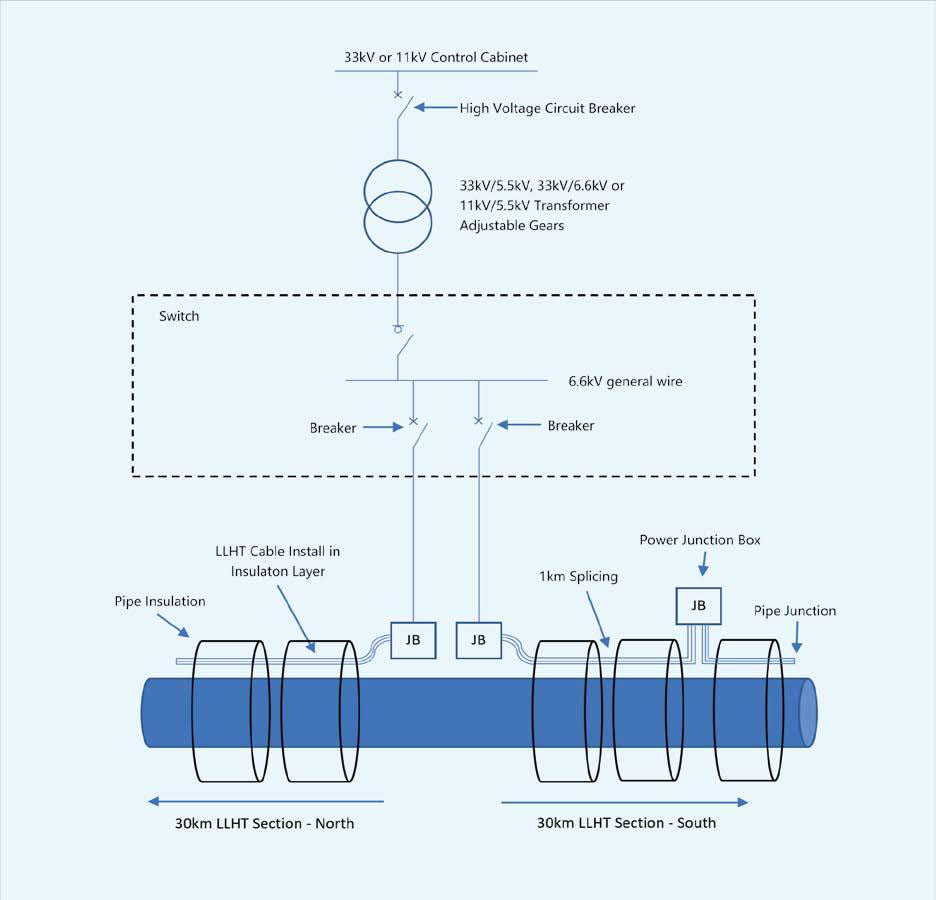

Diagrama de instalación típico de calefacción eléctrica
