Clasificación por material:

● Tubo compuesto de PFA (politetrafluoroetileno soluble)

● Tubo compuesto de FEP (polifluoroetileno-propileno)

● Tubo compuesto de PVDF (fluoruro de polivinilideno)

● Tubo compuesto de acero inoxidable

● Tubo de acero al silicio

Clasificación por tipo de cable calefactor:

● Tubo compuesto de cinta calefactora de temperatura autocontrolada

● Tubo compuesto de cinta calefactora de potencia constante en paralelo

● Cable calefactor con aislamiento mineral y tubo compuesto

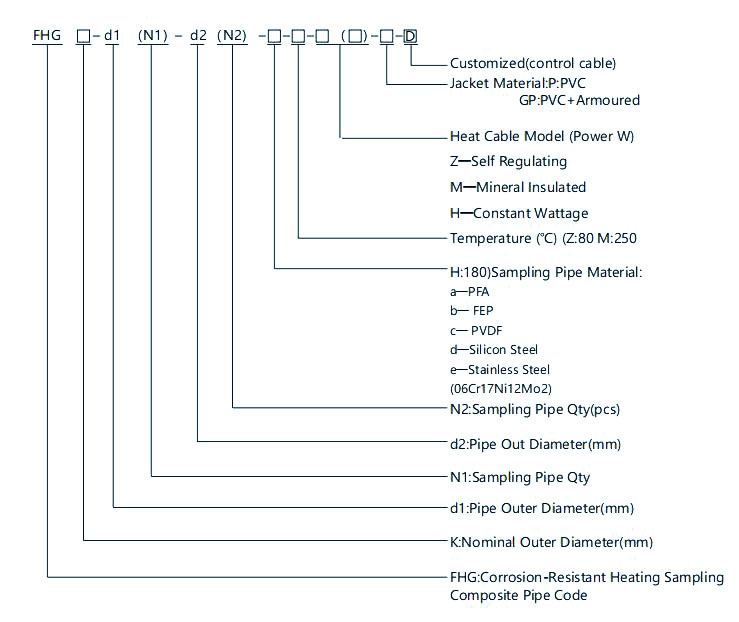

Modelo de producto:

FHG45-8(3)-6(2)-a-80-Z(50)

Arriba: FHG-Tubo compuesto de muestreo de calentamiento anticorrosión;

45: Diámetro exterior del tubo compuesto;

80: Temperatura máxima de trabajo en el tubo de muestreo (℃);

Z: Cable calefactor autorregulable;

50: Potencia del producto 50W/m;

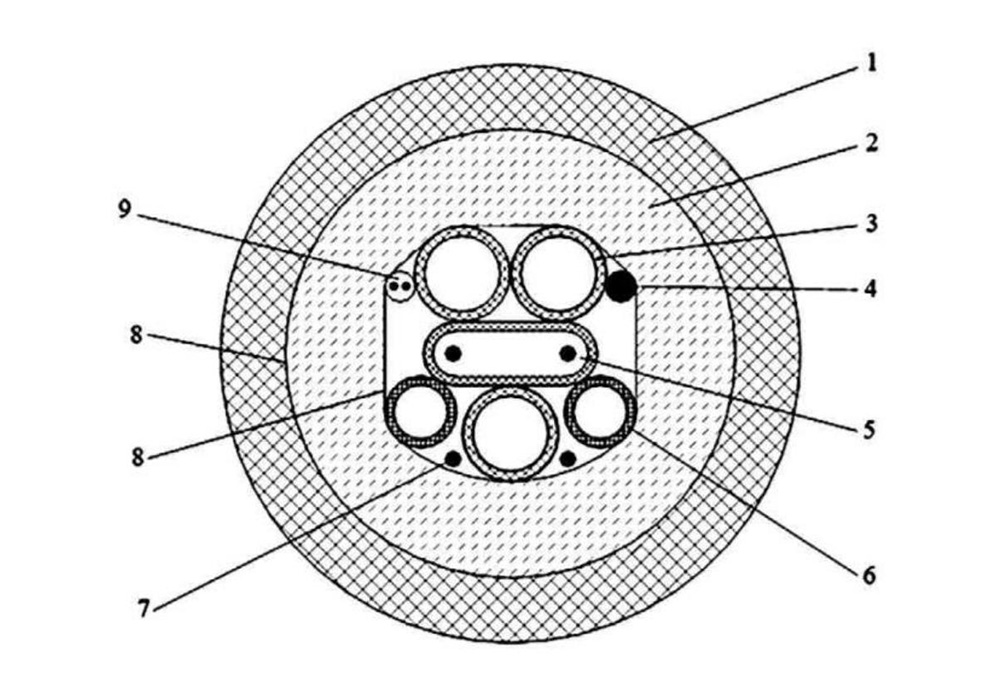

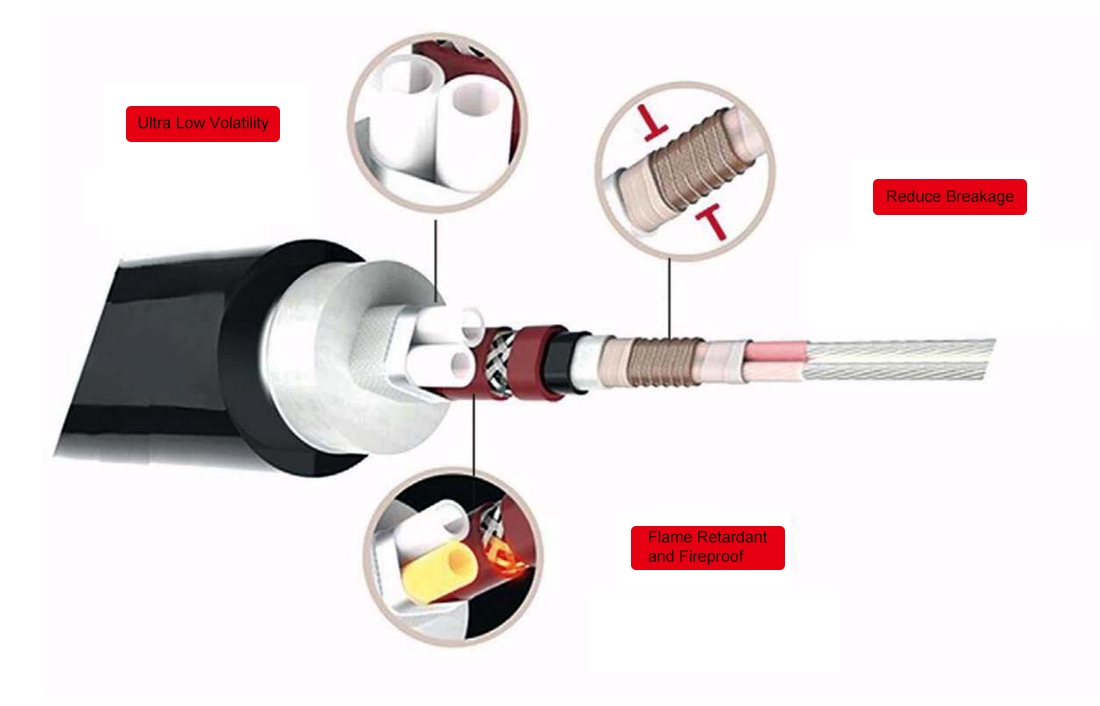

Diagrama de estructura básica:

1- Chaqueta 2- Capa aislante 3- Muestreo de tuberías compuestas 4- Cable de alimentación 5- Cable de rastreo de calor 6- Muestreo de tuberías compuestas 7- Cable 8- Película reflectante de protección 9- Cable de compensación

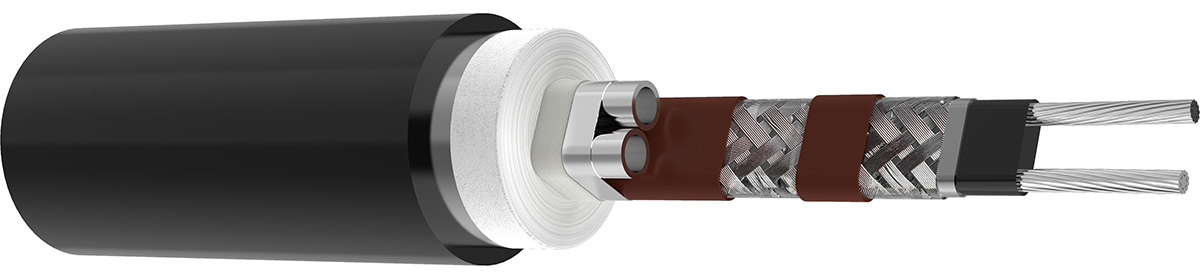

Parámetros técnicos del tubo compuesto de cinta calefactora de temperatura autocontrolada:

①Indicadores eléctricos

a. Temperatura autocontrolada La potencia nominal del cinturón calefactor es de 10 W/m～50 W/m (potencia de salida a 10 ℃);

b. Tensión nominal: 24V、36V、220VAC;

c. Usando longitud: ≤100m;

d. Equipados con un valor de corriente de disyuntor de 6A ～ 32A, los interruptores de distribución están equipados con protectores contra fugas.

②Índice térmico

a. A una temperatura ambiente de -20 ℃ y una velocidad del viento de 15 m/s, la temperatura dentro de la tubería se mantiene entre 20 y 80 ℃;

b. El tubo de muestreo puede soportar la corrosión de varios medios ácidos y alcalinos y tiene una resistencia a la presión de 1,0 MPa sin fugas;

c. El tubo de muestreo puede funcionar durante mucho tiempo a temperaturas <80 °C.

③ Métricas de instalación

a. Radio mínimo de curvatura del tubo compuesto 0,5m;

b. Longitud máxima de uso continuo 100m;

c. Temperatura mínima de instalación -20℃;

d. Distancia mínima fija: 5m en dirección vertical, 2m en dirección horizontal;

e. Está estrictamente prohibido torcerse o arrastrarse por el suelo durante la construcción. La vaina de la cabeza del tubo solo se puede desmontar al instalar la junta.

f. Se debe evitar colocar el tubo compuesto de muestreo junto con los cables de alimentación.

NOTA: Durante la construcción está estrictamente prohibido torcerse o arrastrarse en el suelo. La vaina de la cabeza del tubo solo se puede desmontar al instalar la junta.

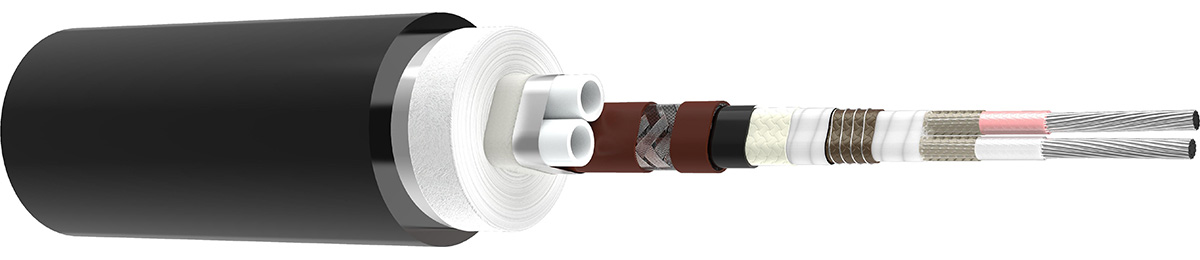

Parámetros técnicos del tubo compuesto de cinta calefactora de potencia constante en paralelo:

① Índice electrónico

a. Potencia nominal de la cinta calefactora de potencia constante paralela 30 W/m, 40 W/m, 50 W/m;

b. Tensión nominal: 220VAC;

c. Utilice longitud: ≤150m;

d. Equipado con disyuntor con valor de corriente de 6A ～ 32A, interruptor de distribución con protector de fugas;

e. Debe estar equipado con instrumento de control de temperatura.

② Índice térmico

a. Bajo la condición de una temperatura ambiente de -20 ℃ y una velocidad del viento de 15 m/s, la temperatura dentro de la tubería se mantiene entre 40 y 180 ℃;

b. El tubo de muestreo puede soportar la corrosión de diversos medios ácidos y alcalinos y tiene una resistencia a la presión de 1,0 Mpa sin fugas.

c. El tubo de muestreo puede funcionar durante mucho tiempo a temperaturas <100 °C.

③ Índice de instalación

a. Radio mínimo de curvatura del tubo compuesto 0,5m;

b. Utilice una longitud máxima continua de 100 a 150 m;

c. Temperatura de instalación más baja -20℃;

d. Distancia mínima fija: 5m en dirección vertical, 2m en dirección horizontal;

e. Está estrictamente prohibido torcerse o arrastrarse por el suelo durante la construcción. La vaina de la cabeza del tubo solo se puede desmontar al instalar la junta.

f. Se debe evitar colocar el tubo compuesto de muestreo junto con los cables de alimentación.

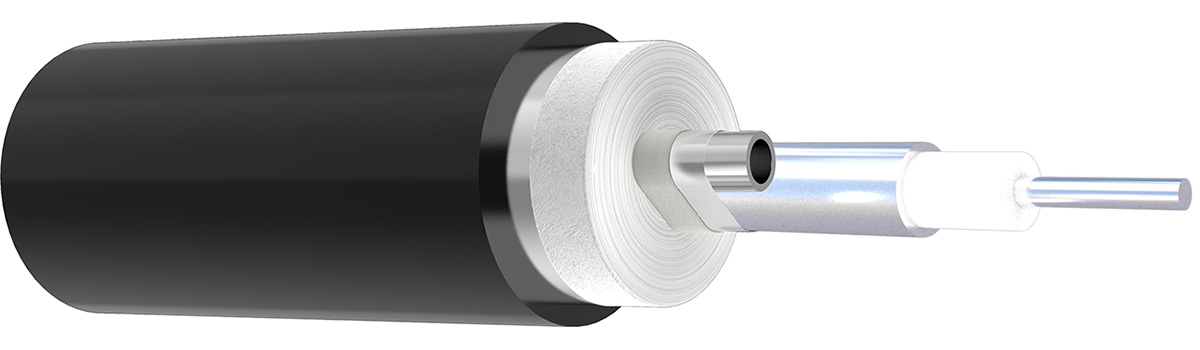

Parámetros técnicos del tubo compuesto de cable calefactor con aislamiento mineral:

① Índice electrónico

a. Potencia nominal de los cables calefactores con aislamiento mineral 10 W/m～150 W/m;

b. Tensión nominal: 220VAC;

c. Utilice longitud 5～50m (la longitud máxima de calentamiento es diferente para diferentes potencias);

d. Equipado con disyuntor de valor de corriente 6A ~ 32A, interruptor de distribución con protector de fugas;

e. Debe estar equipado con instrumento de control de temperatura.

② Índice térmico

a. Bajo la condición de una temperatura ambiente de -20 ℃ y una velocidad del viento de 15 m/s, la temperatura dentro de la tubería se mantiene entre 200 ℃ y 400 ℃;

b. El tubo de muestreo es resistente a diversos ácidos, corrosión en medios alcalinos, resistencia a la presión de 1,0 MPa, sin fugas;

c. El tubo de muestreo puede funcionar a temperaturas <400 ℃ durante mucho tiempo;

③ Índice de instalación

a. El radio mínimo de curvatura de la tubería compuesta es de 0,6 m;

b. Duración máxima de uso 50m;

c. Temperatura mínima de instalación -20℃;

d. Distancia mínima fija: 5m en dirección vertical, 2m en dirección horizontal;

e. Está estrictamente prohibido torcerse o arrastrarse por el suelo durante la construcción. La vaina de la cabeza del tubo solo se puede desmontar al instalar la junta.

f. Se debe evitar colocar el tubo compuesto de muestreo junto con los cables de alimentación.

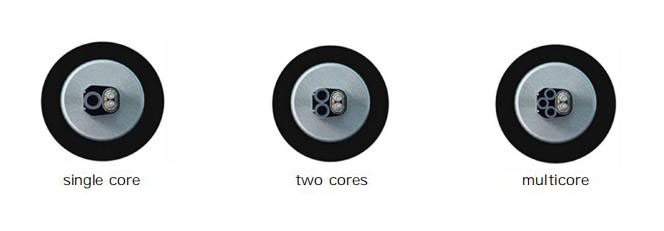

List of models, structures and cross-sections of anti-corrosion heat tracing sampling composite pipes:
